アクセサリー機器の電源回路です。
バッテリーから直接電源を引き、キーのＯＮポジジョンでアクセサリー機器に電源が流れるようにリレーをかませています。（アクセサリー機器の電源消し忘れによるバッテリー上がりを回避するためキーのＯＮポジジョンにて動作するようにしてある）
無線機、カーナビ、ＥＴＣ、レーダー感知機、インターコム、オーディオミキサー用に電源が取れるように、７系統分キボシ端子にて接続できるようにしてあります。
オルタネーターノイズ対策として機器のマイナス端子はフレーム（車体）に接地するのではなく、電位差が発生しないように必ず同じポイント（バッテリーのマイナス端子から直接）から取るようにする。

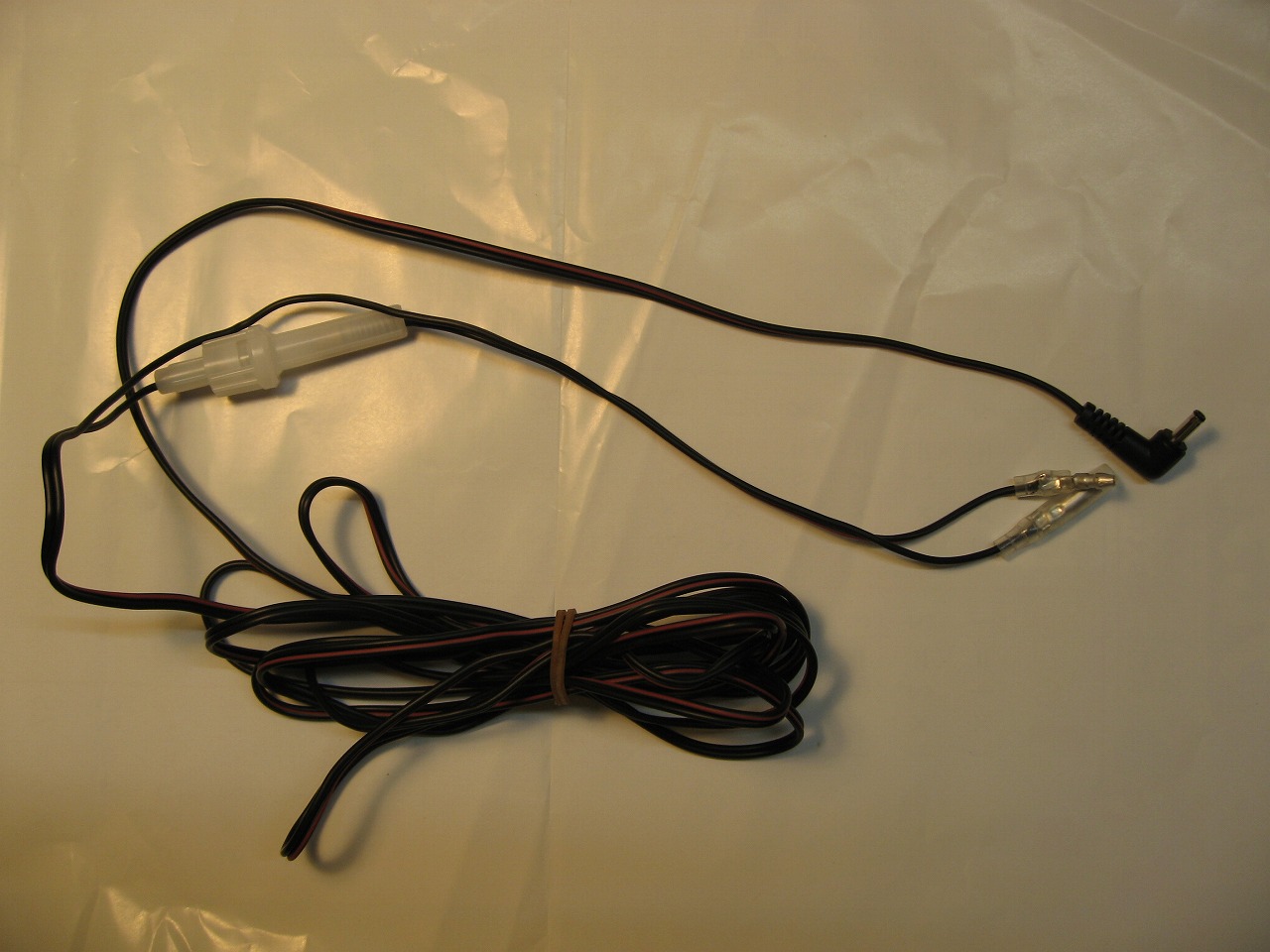

レーダー感知機の電源コード。シガープラグを取り外し、フューズとキボシ端子を付ける。

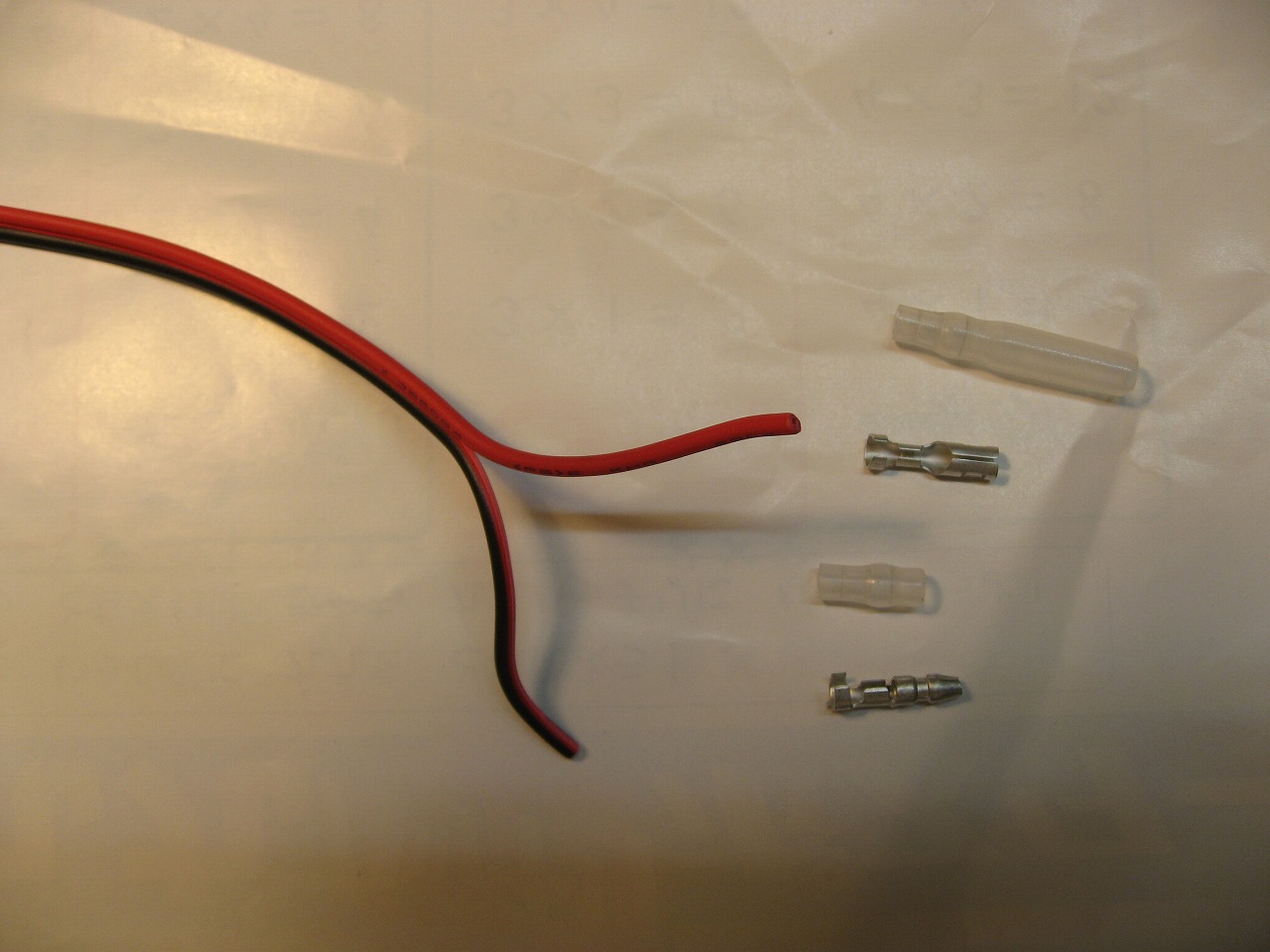

各アクセサリー機器に配線するコード。キボシ端子を付ける前の状態。

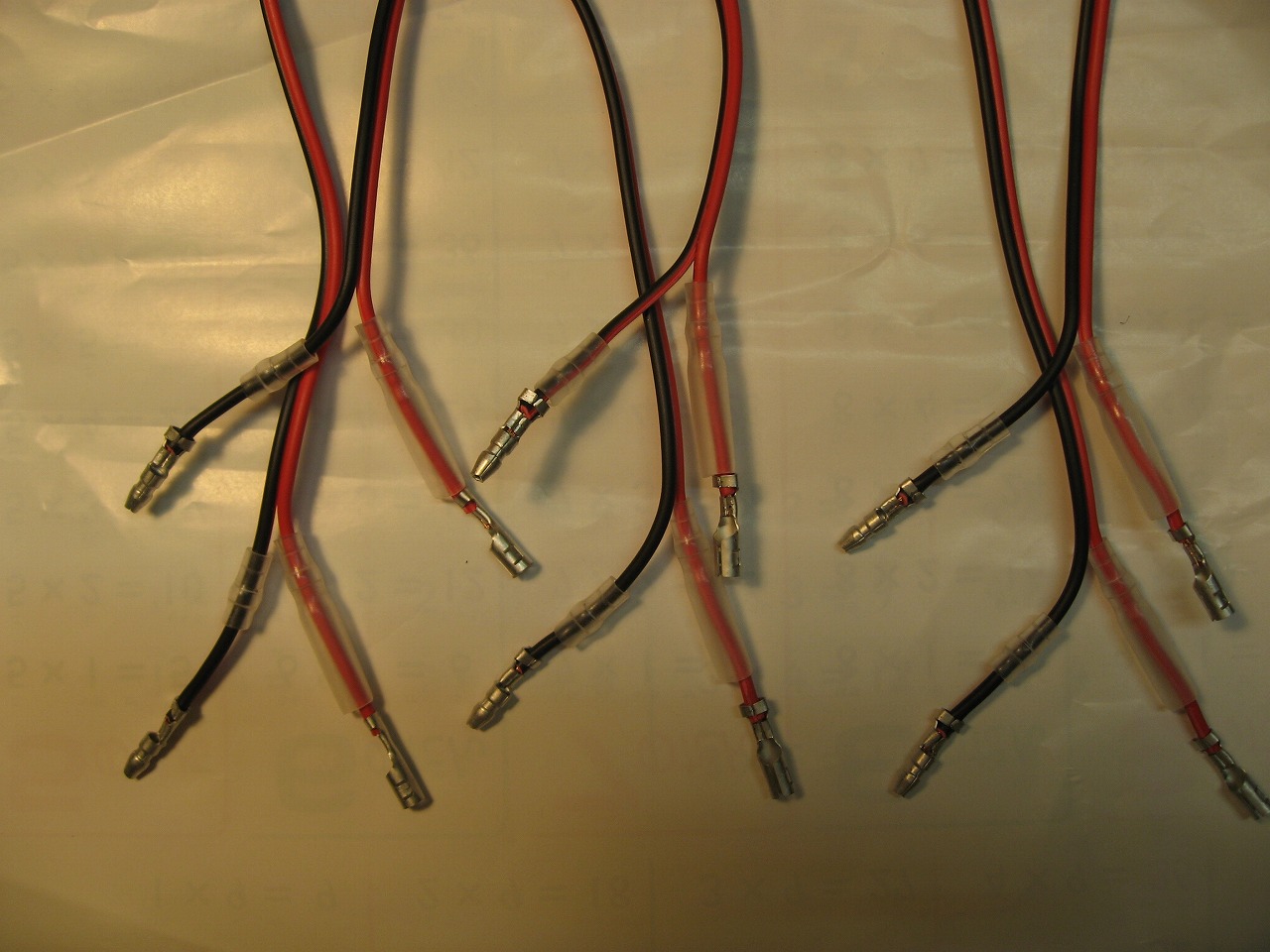

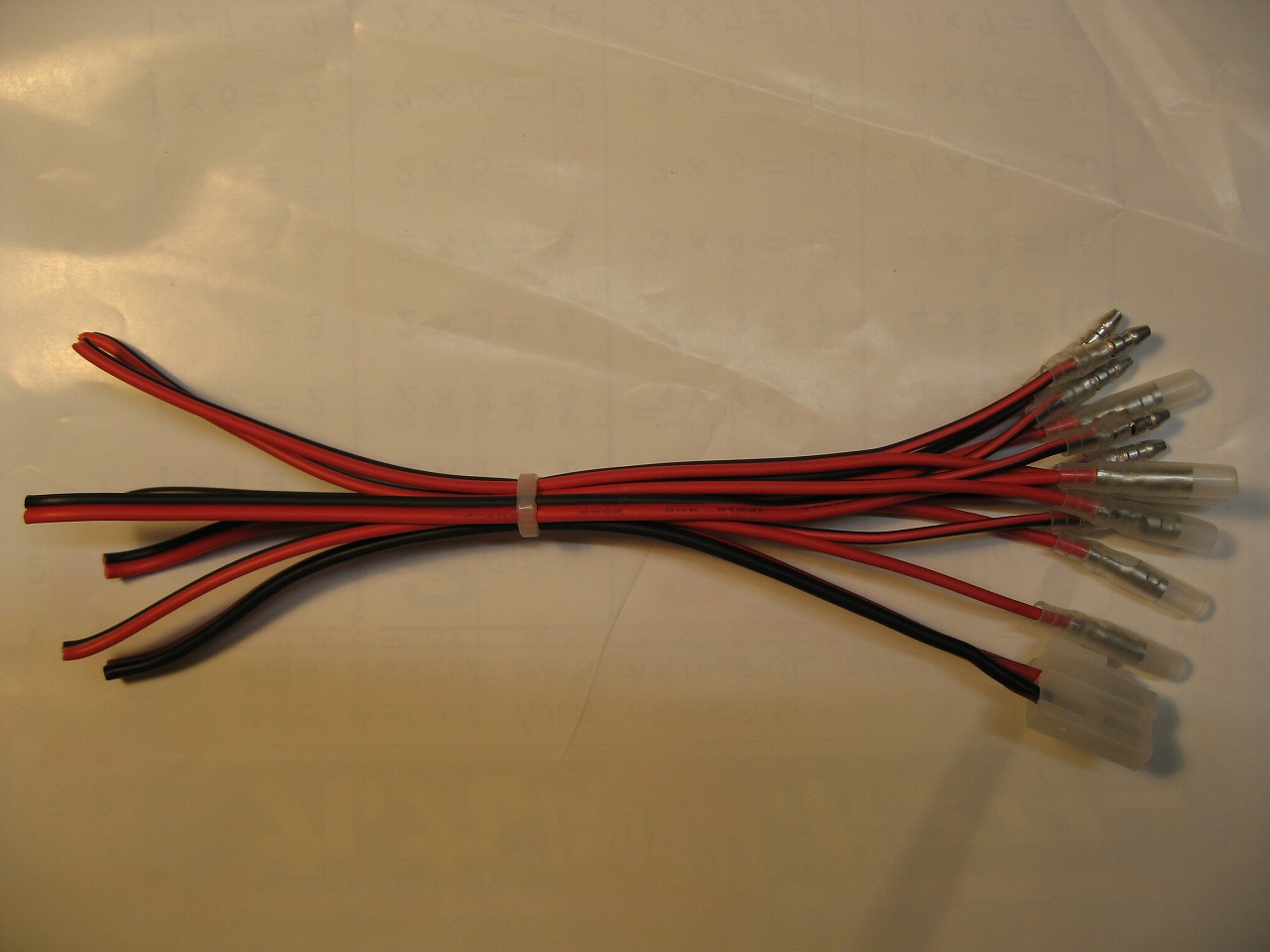

各アクセサリー機器に配線するコード。キボシ端子を取り付けた後の状態。
キボシ端子は、+１２ｖが常に掛かっているケーブル側にメス（プラスティックカバーの長いほう）を取り付ける。

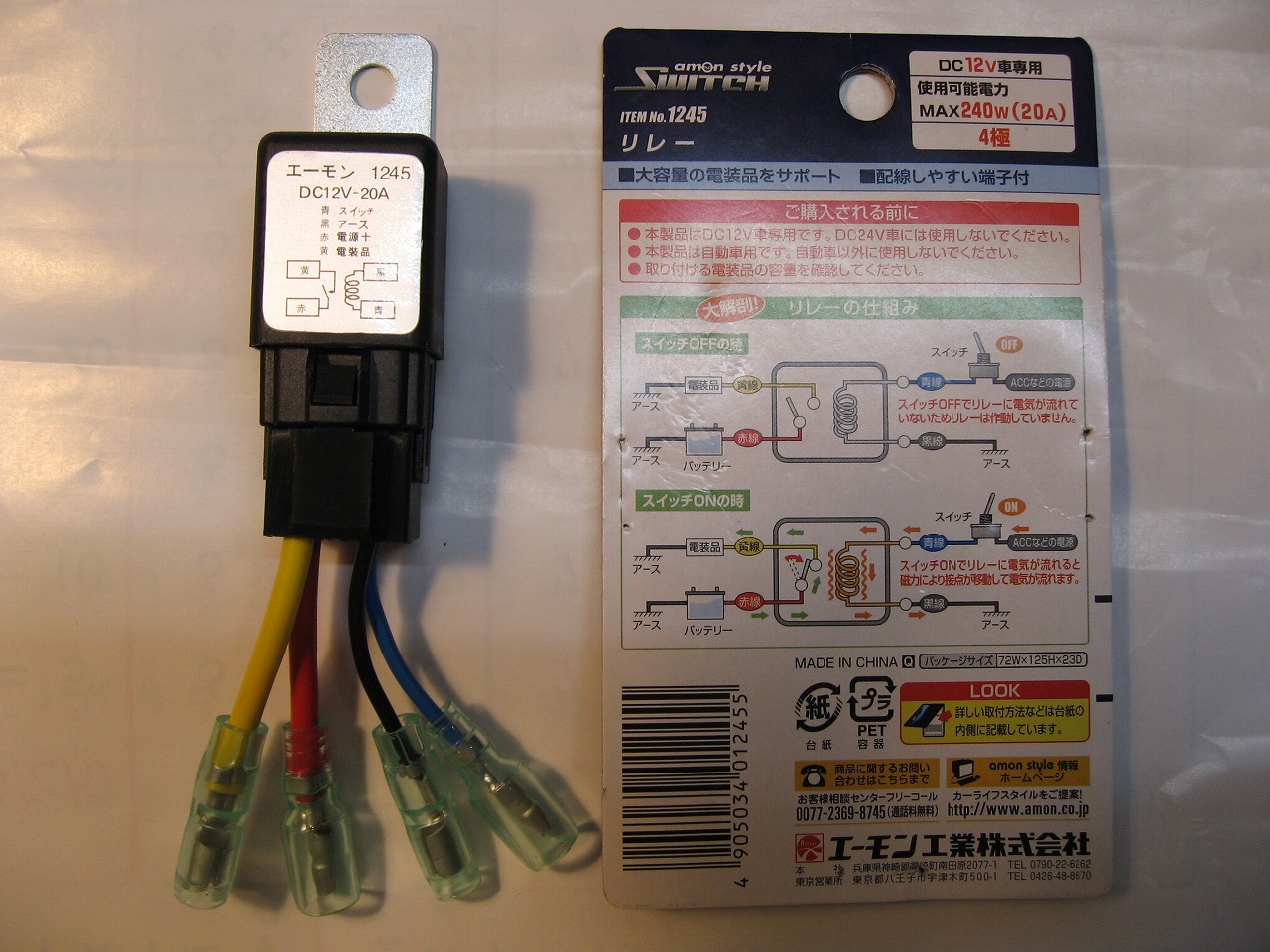

オートバックスで購入した汎用リレー。

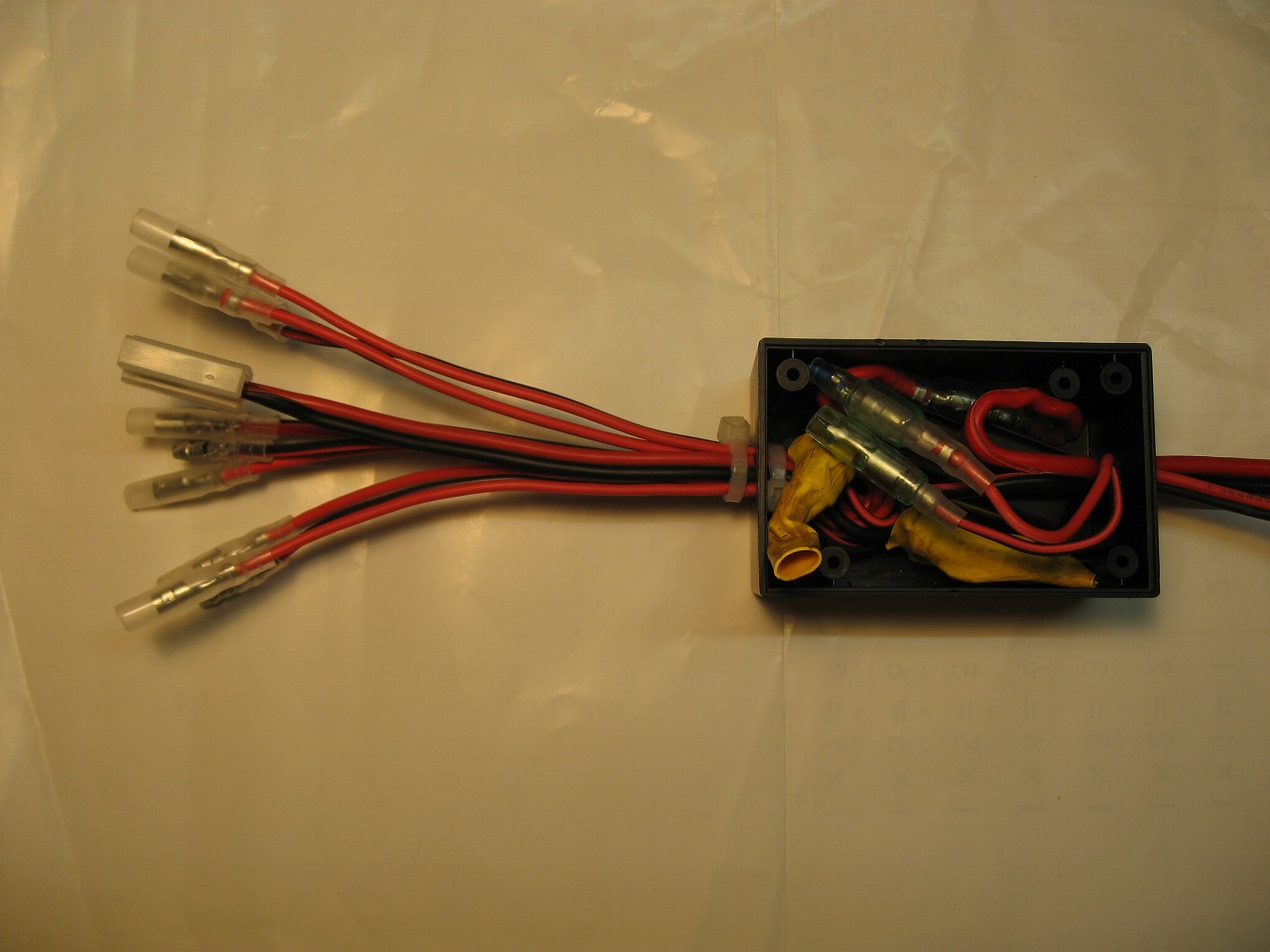

リレーをプラスティックケースに収め、アクセサリーコードをたこ足配線をした状態。

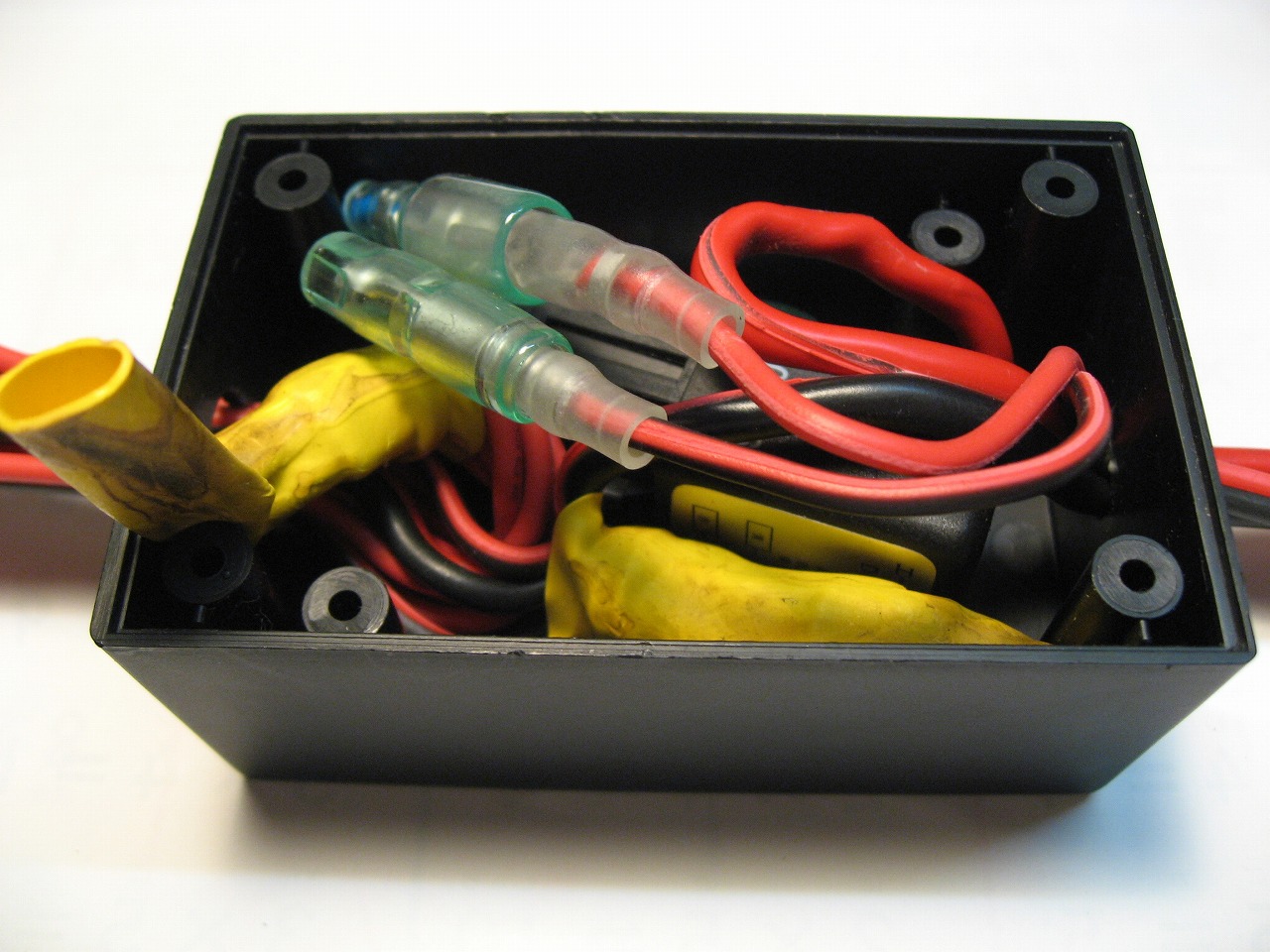

ケース内のズーム写真。

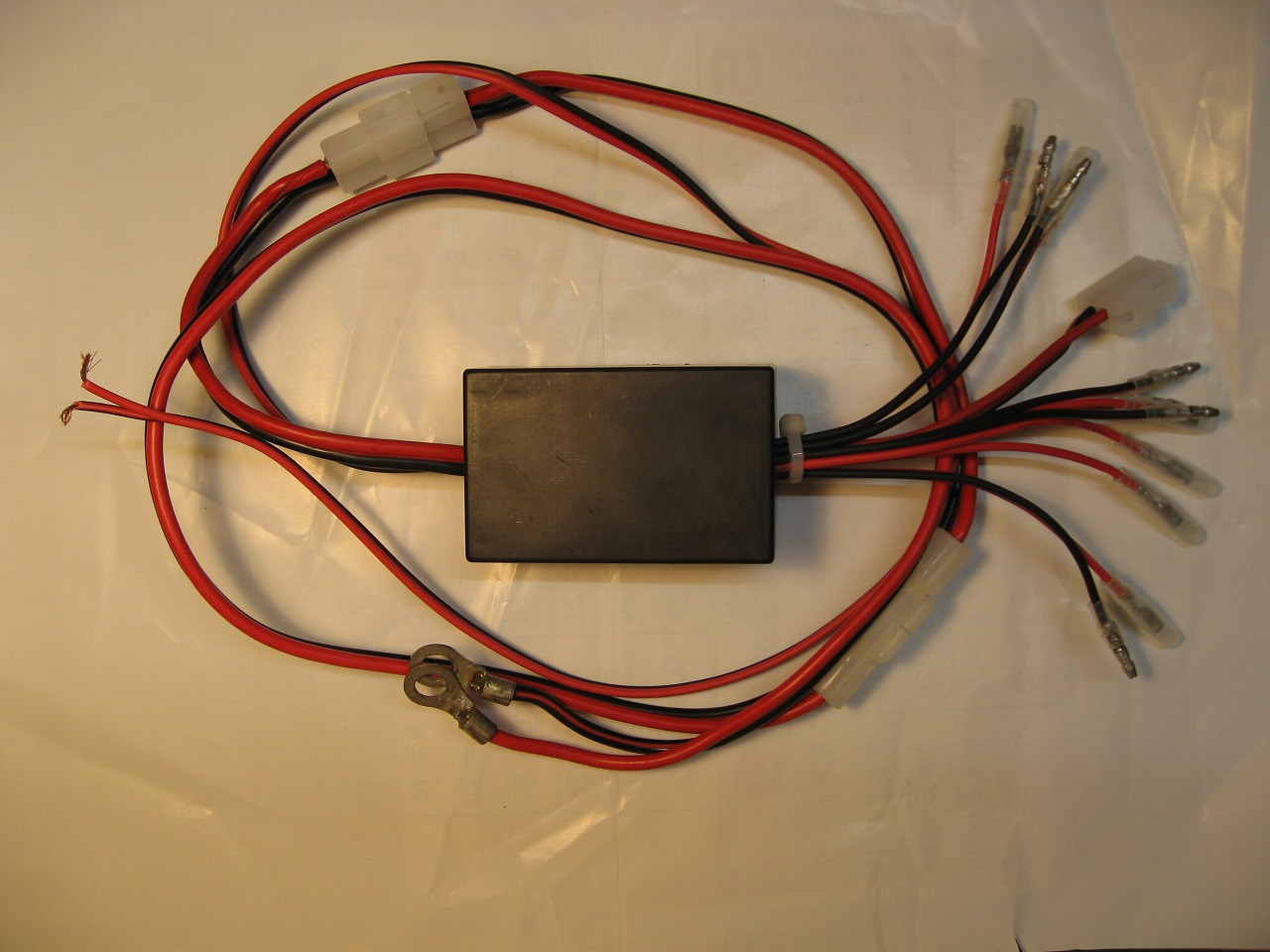

完成品の写真。
バッテリーを外したところ

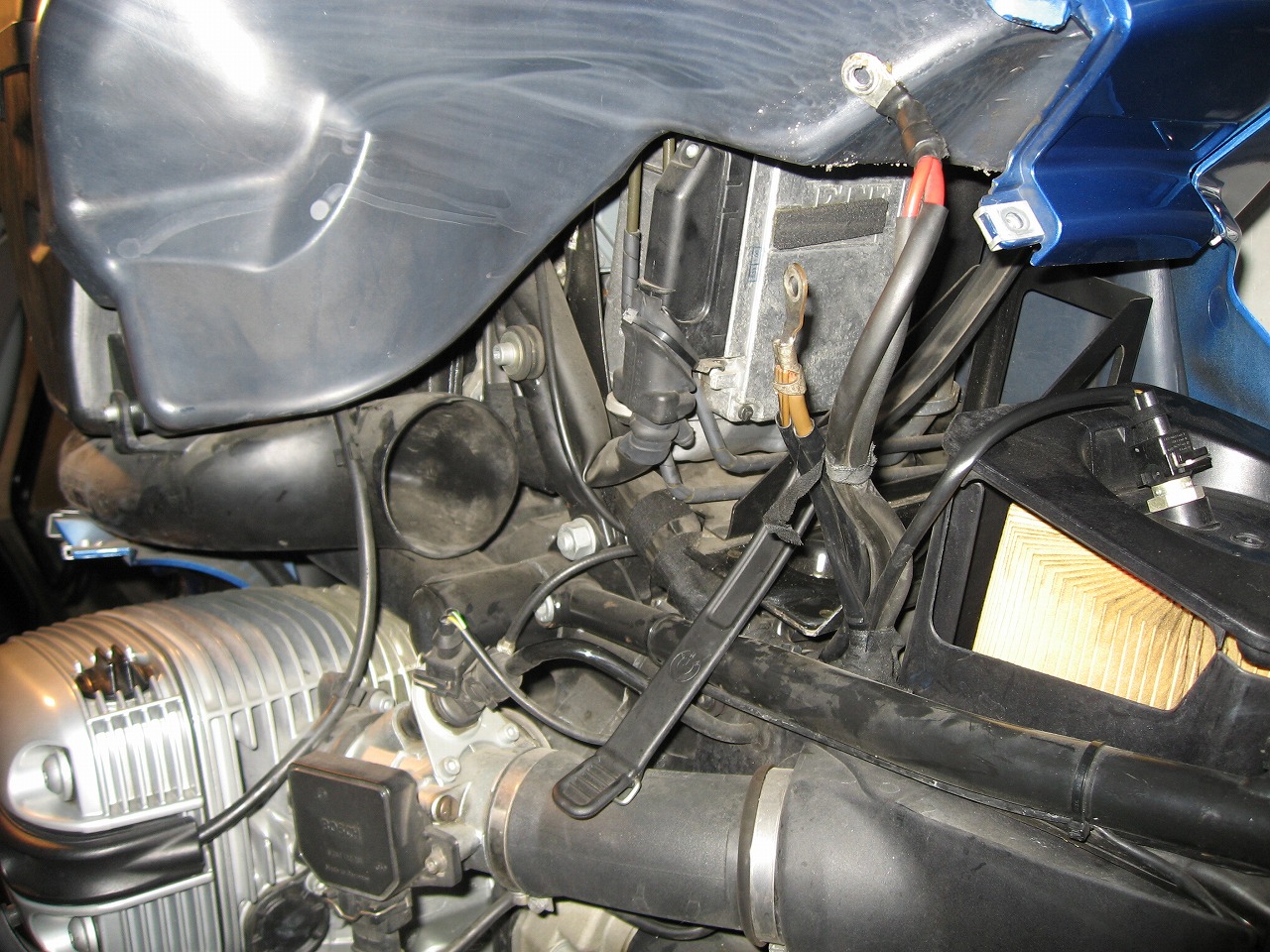

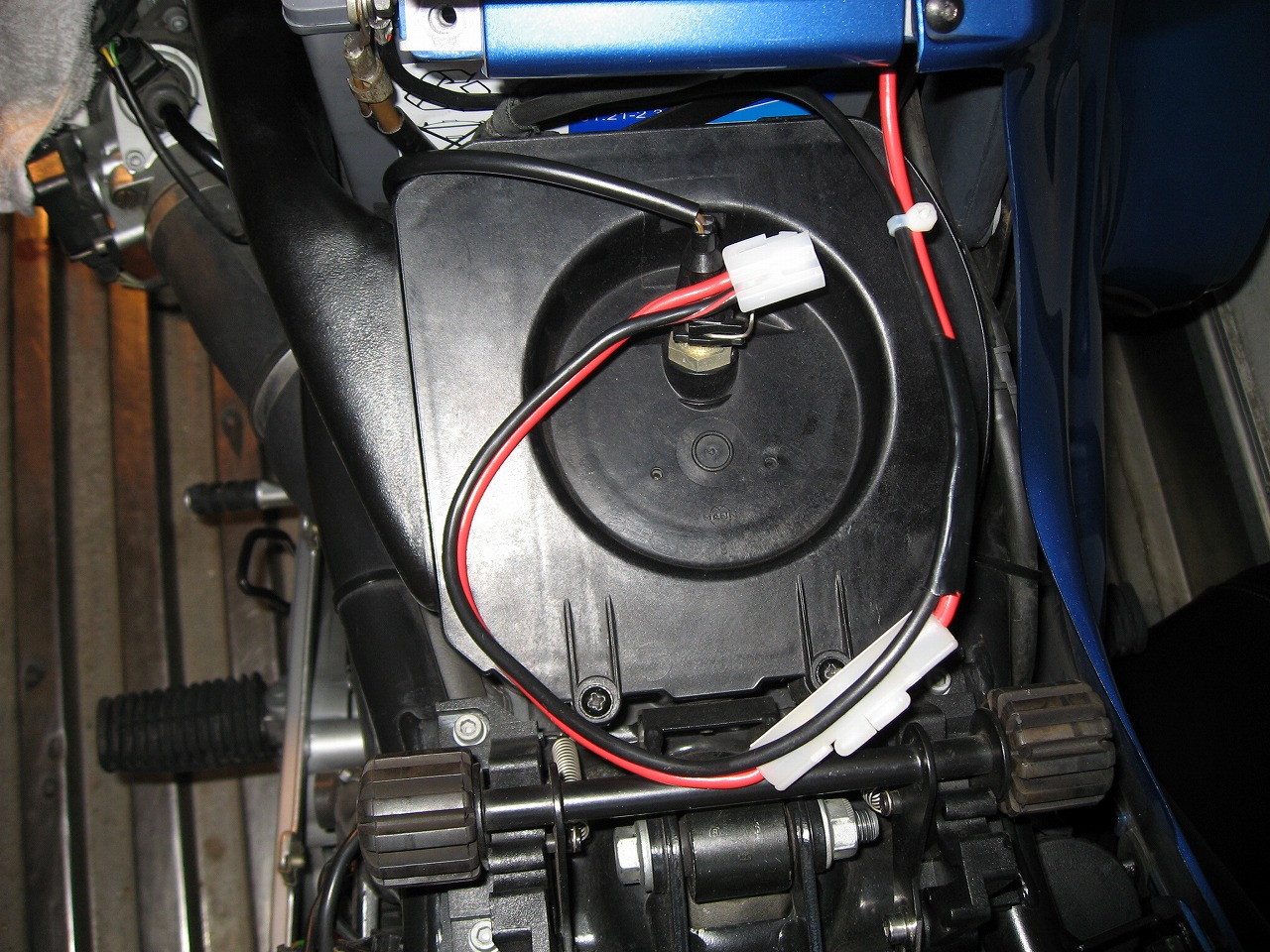

バッテリーから直接ケーブルを引いています。フューズはバッテリーに近い位置に必ず入れましょう。１０Ａが入っています。

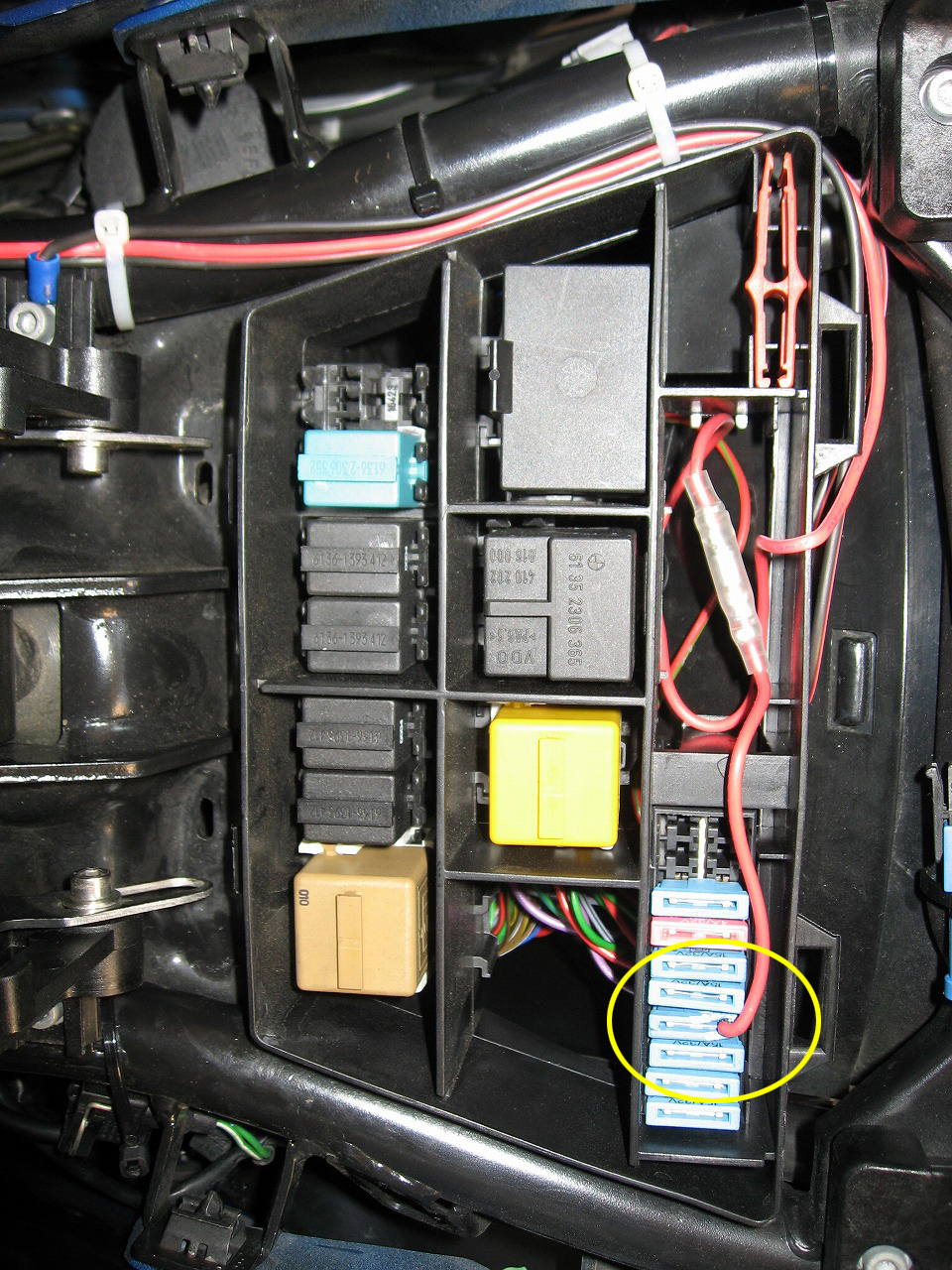

 フィーズケース内のズーム写真。赤い線がリレーをオンにする。 |
|

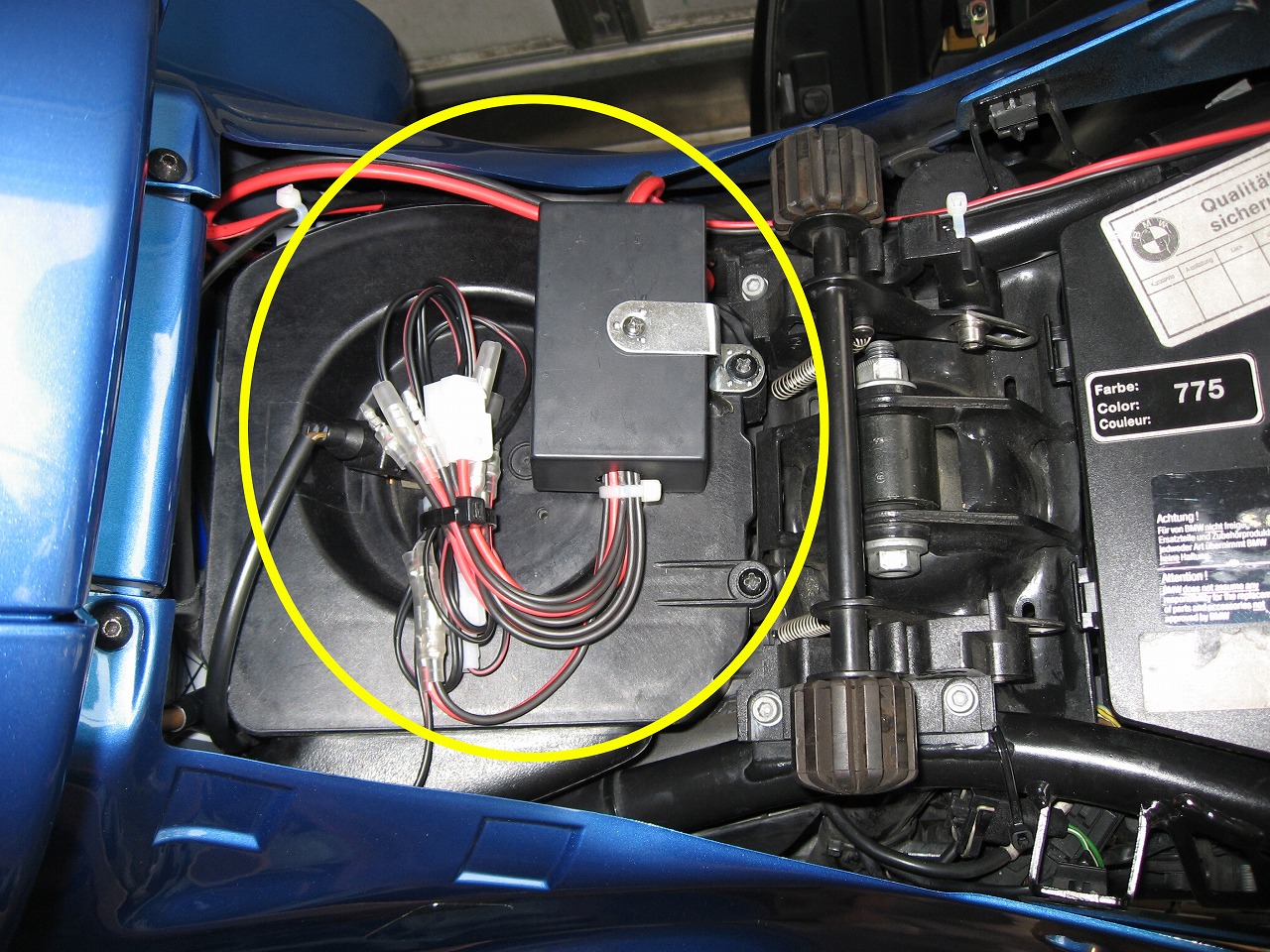

配線が全て終わった状態。
