アクセサリー機器の音源用ミキサーです。音源は、無線機、バイクナビ、ＥＴＣ、レーダー感知機、ＡＭ・ＦＭラジオで、ミキサーの出力はＫＴＥＬのインターコム（アンプ）へ接続します。
注）この回路ではインターコムのスピーカーを鳴らすだけの増幅度はありませんのでミキサー出力はタンデムアンプやオーディオアンプ、こんなアンプ等に接続してご利用ください。

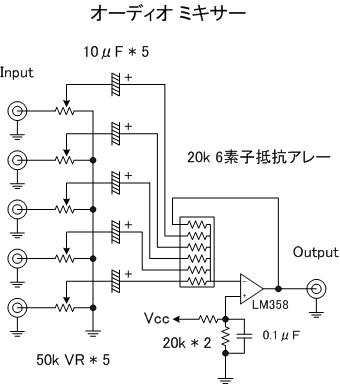

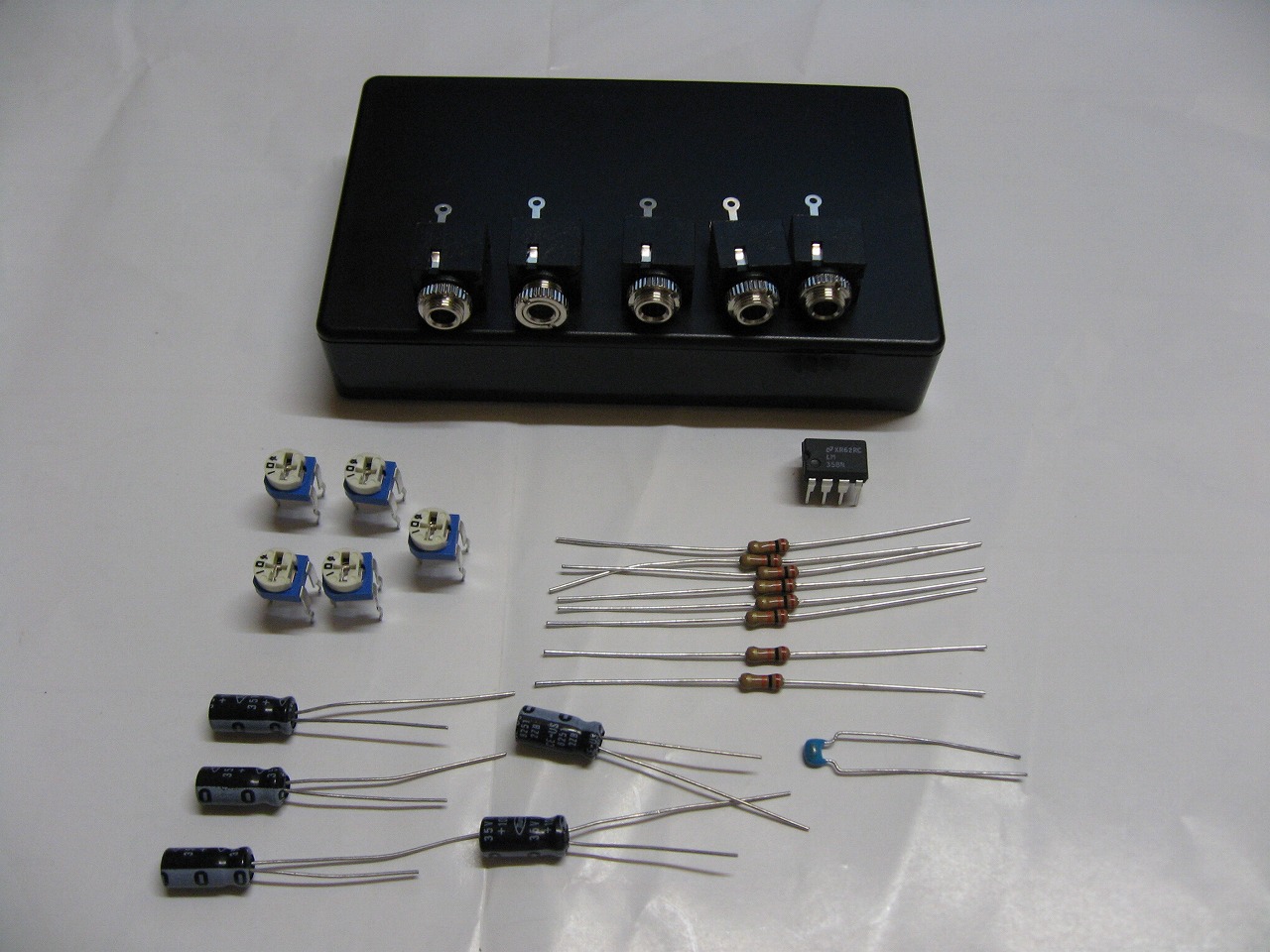

６素子抵抗アレーと半固定が手に入らず、回路図と違う部品が写っています

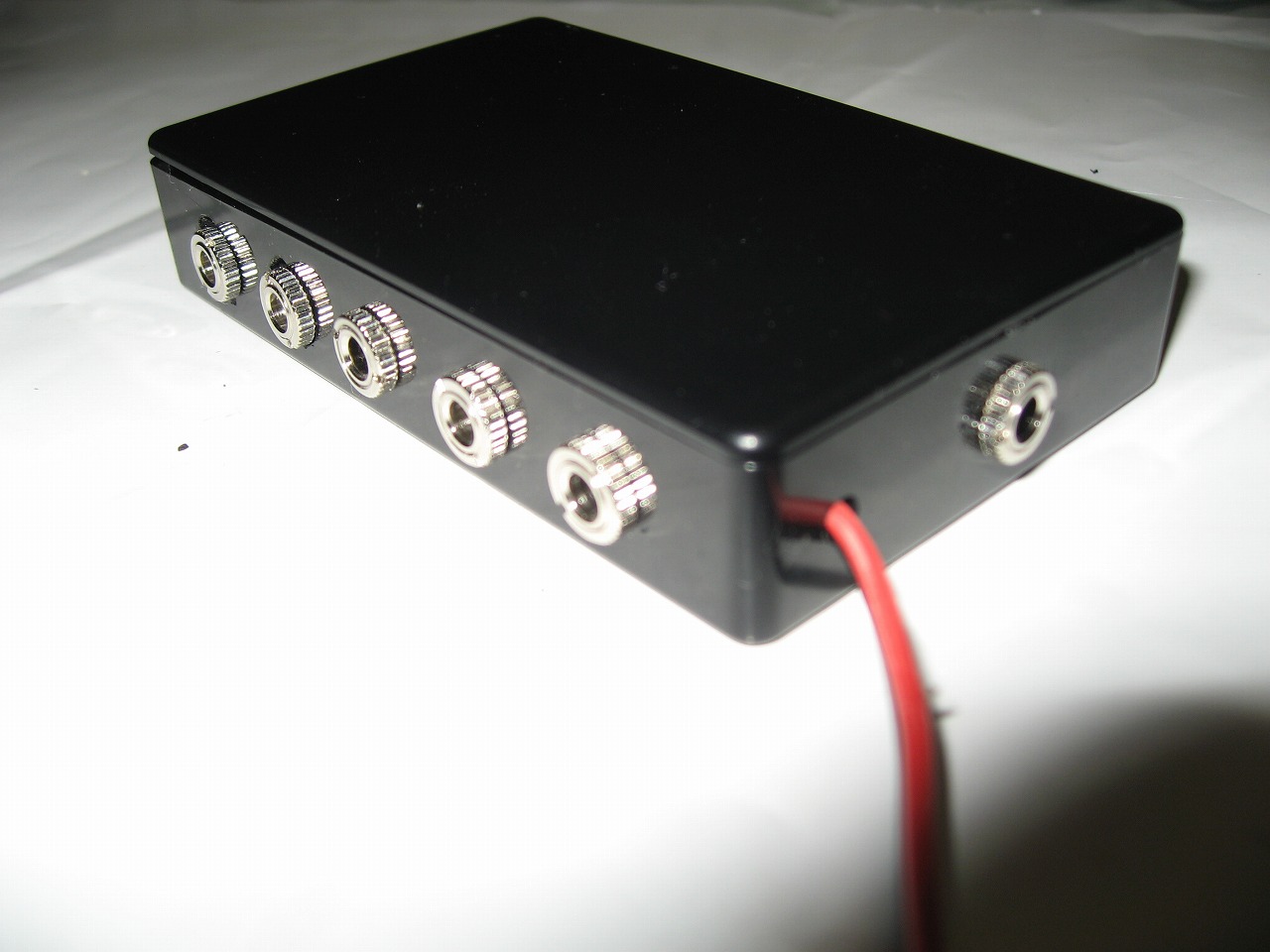

完成写真

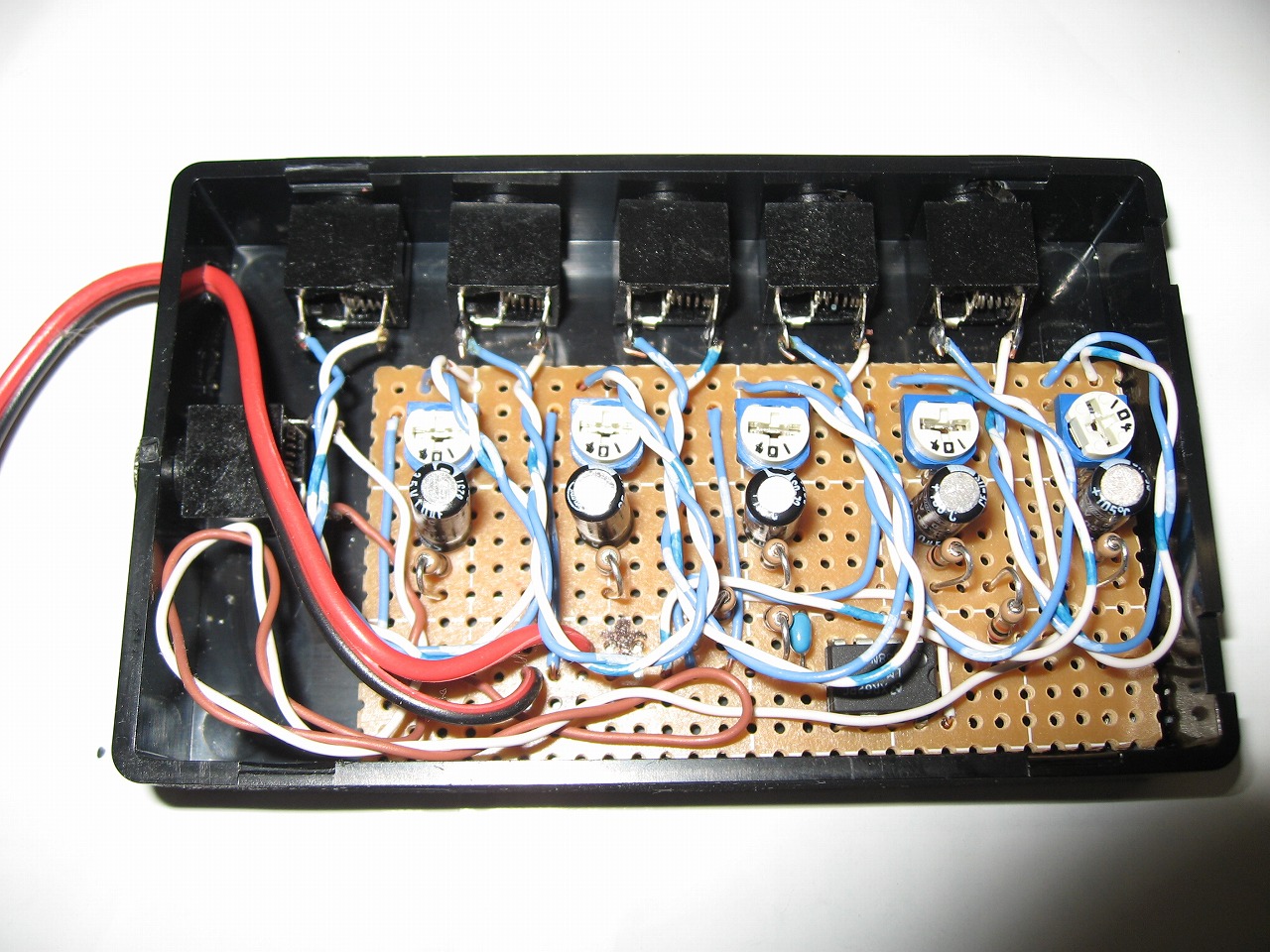

ズームアップ。ハンダ付けは、あまり得意ではありません。

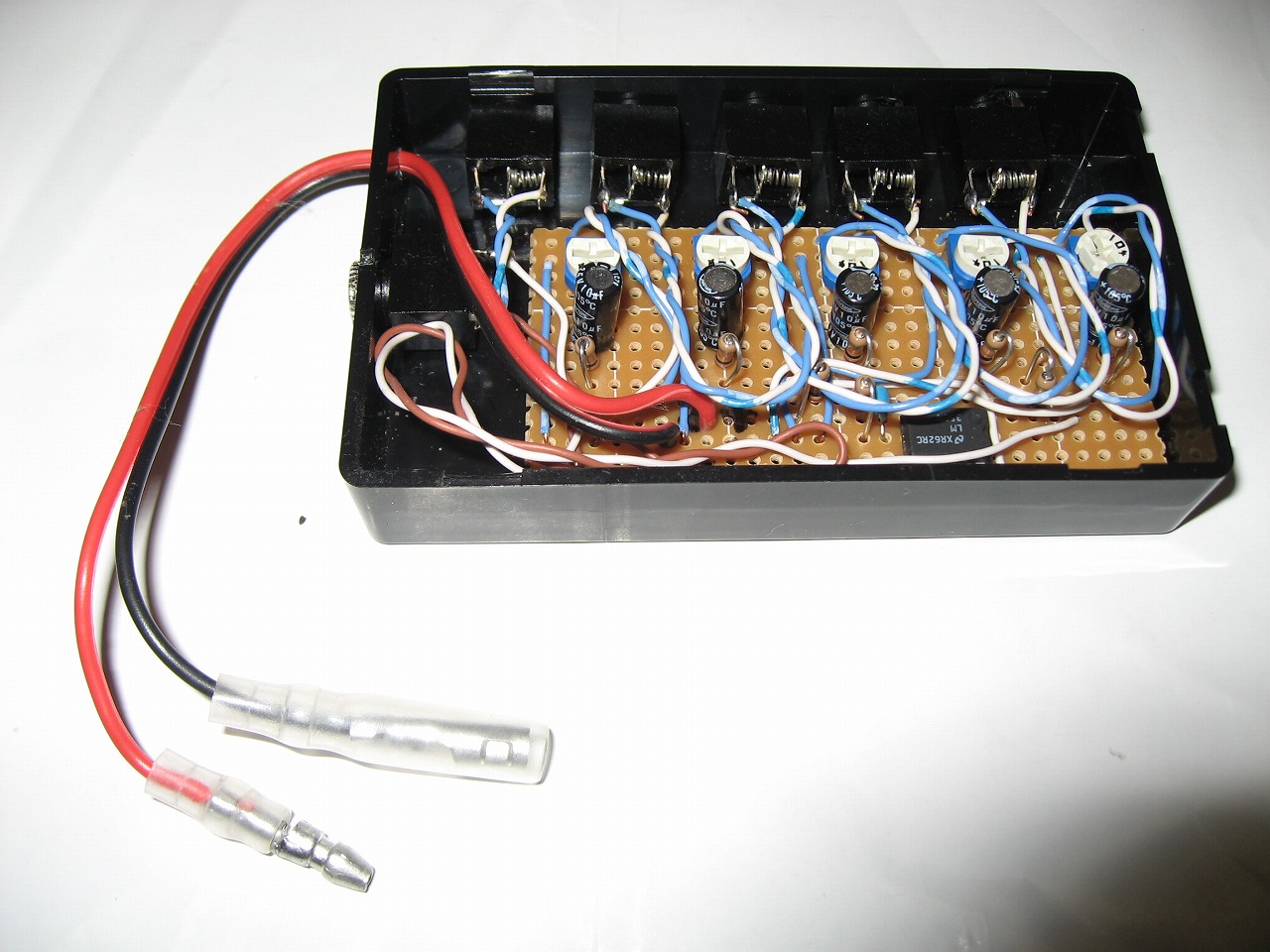

ドリルの穴あけがずれてしまっています。

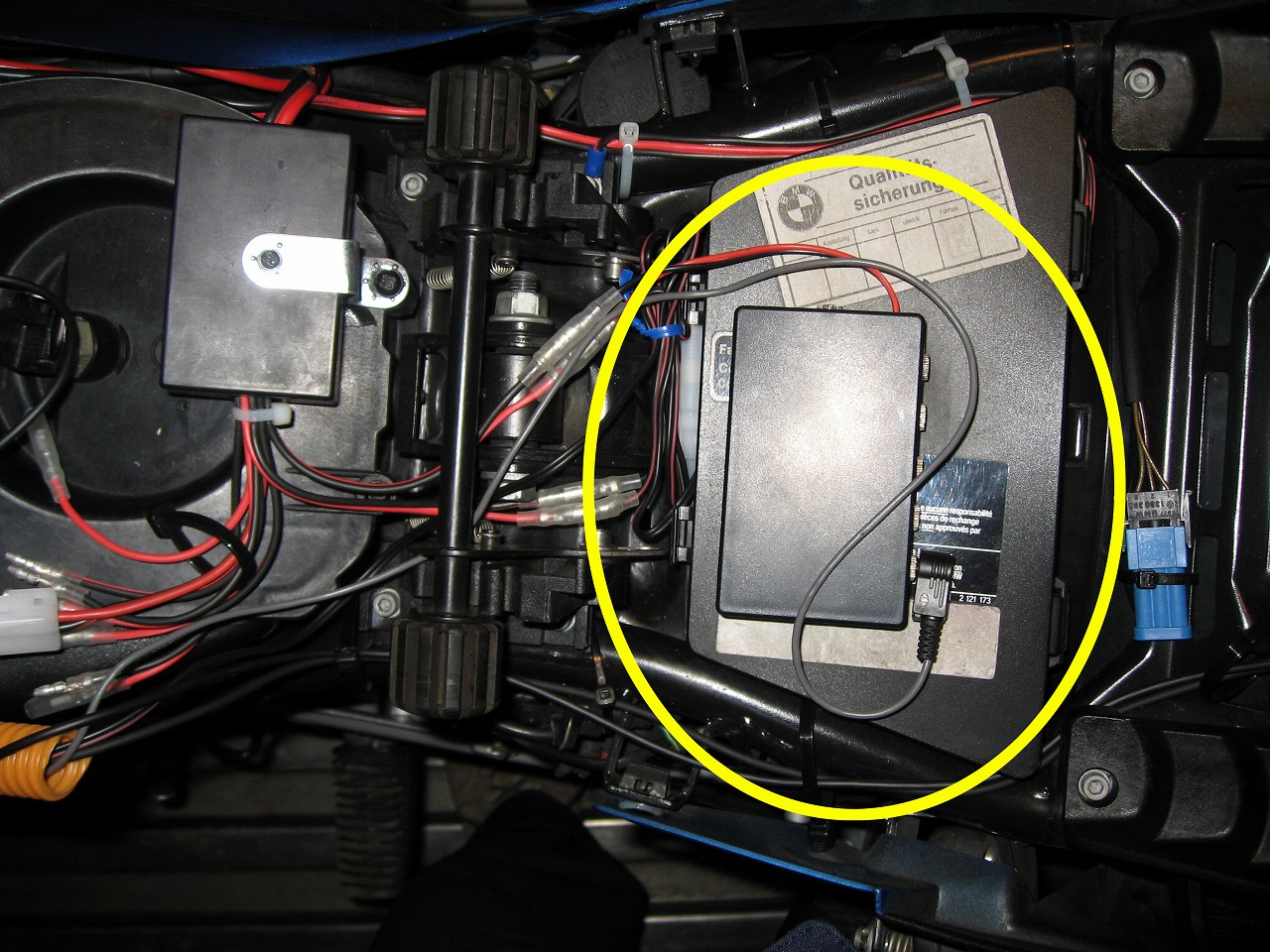

完成写真
