ケテルヘッドセット KT007 1スピーカーSET（モノラル） の取付とケーブルの作成です。

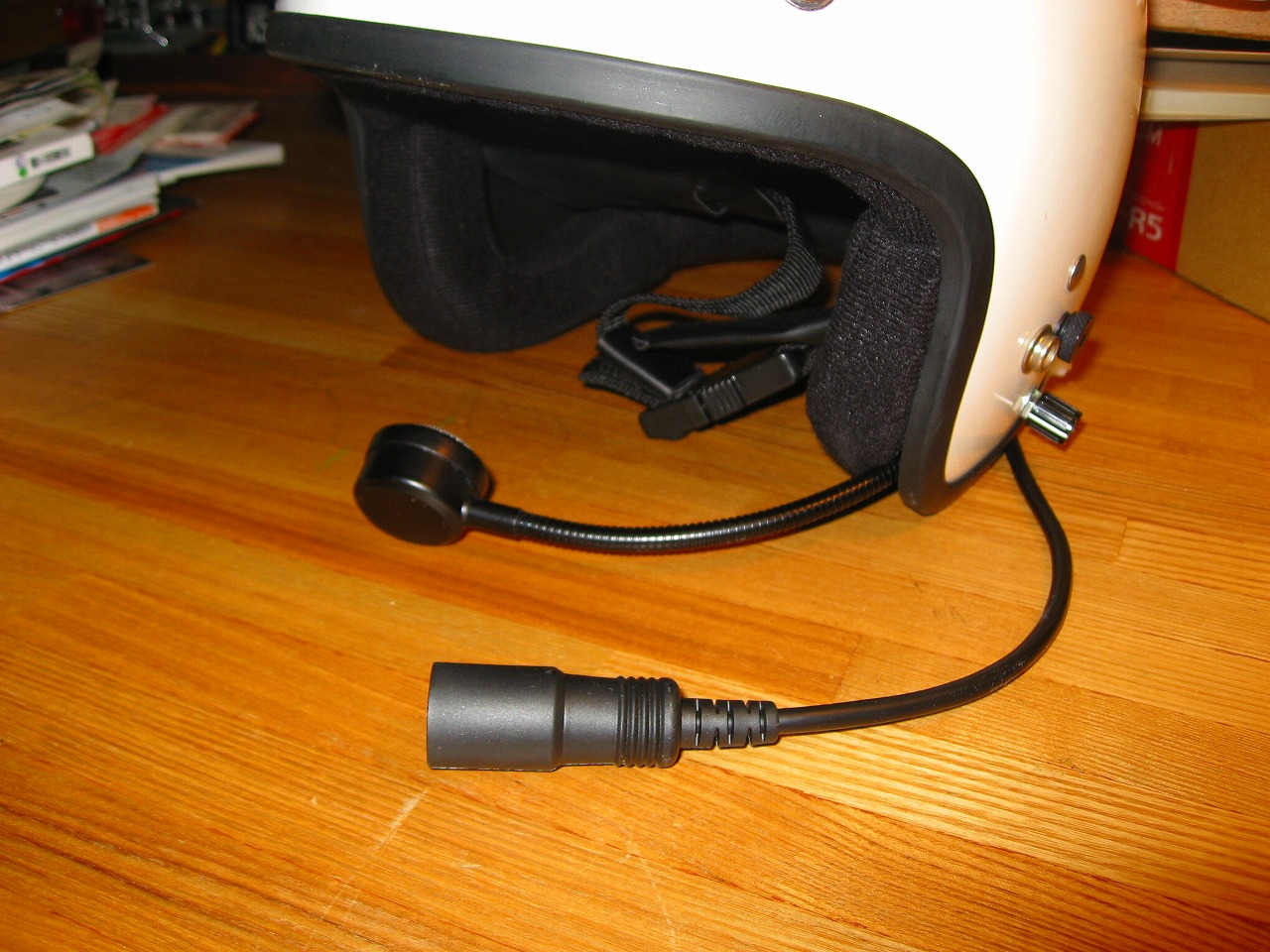

完成図

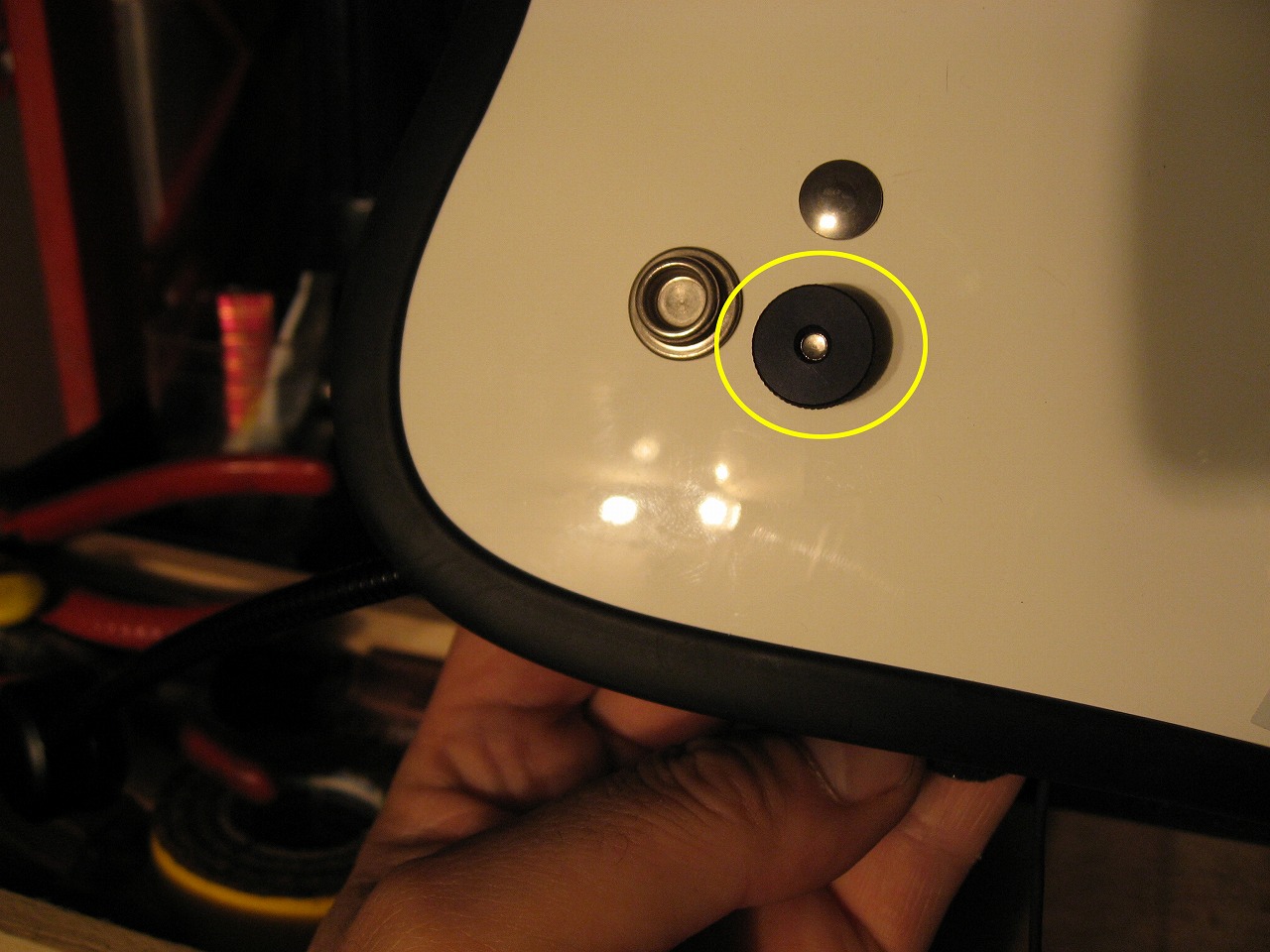

ブームマイクの取付ねじ（外側）

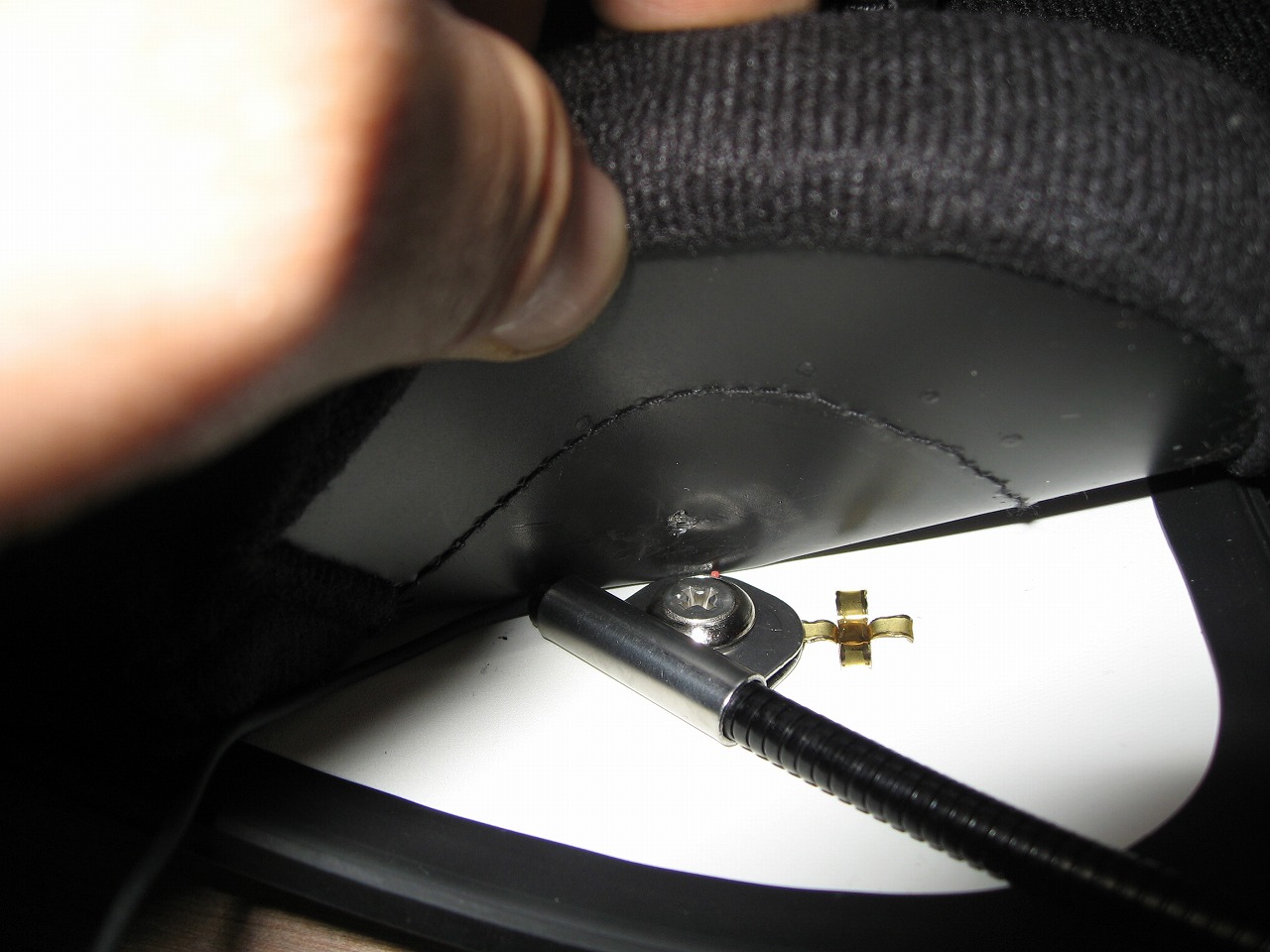

ブームマイクの取付ねじ（内側）

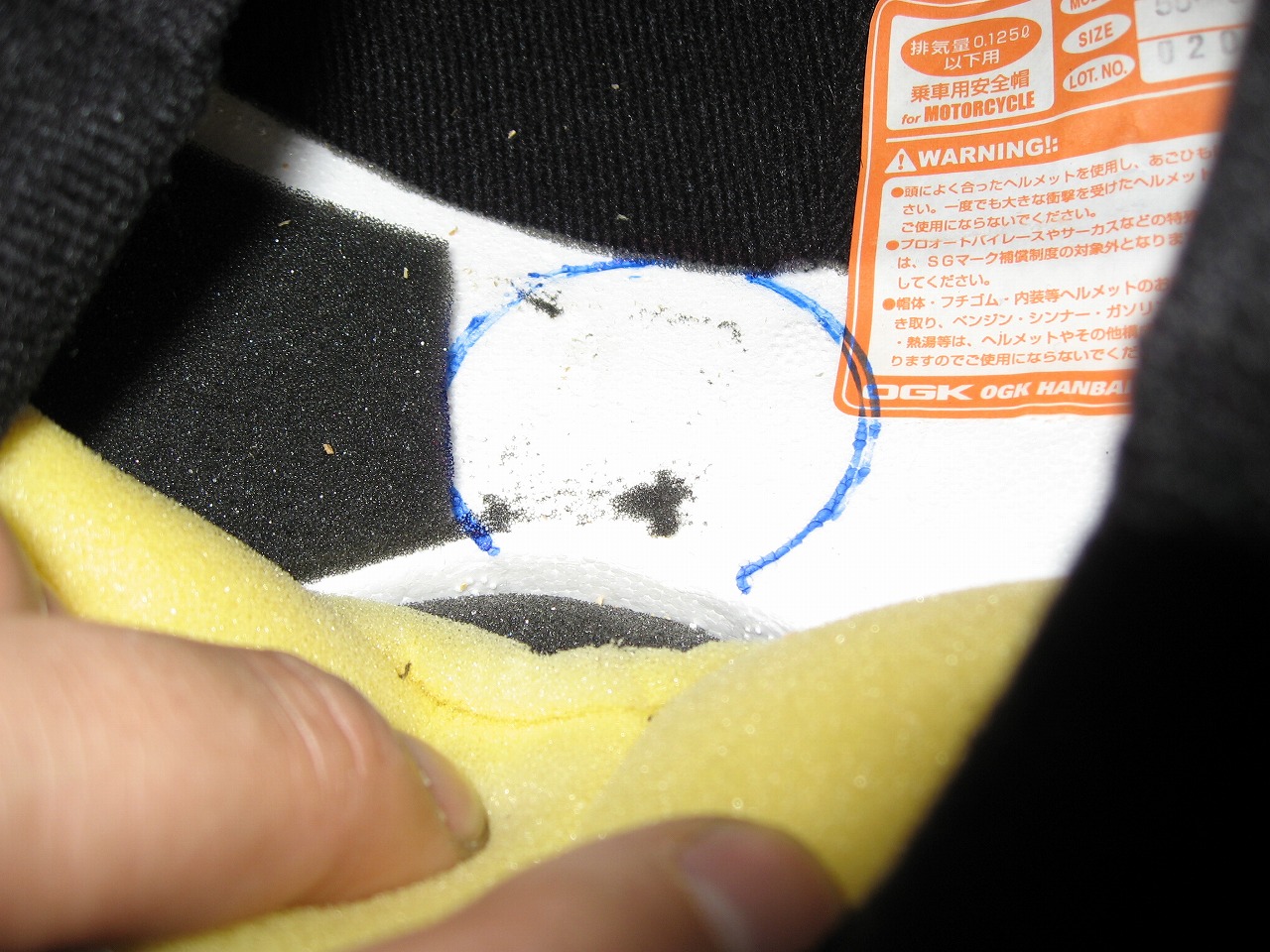

スピーカーの形に切り取る前

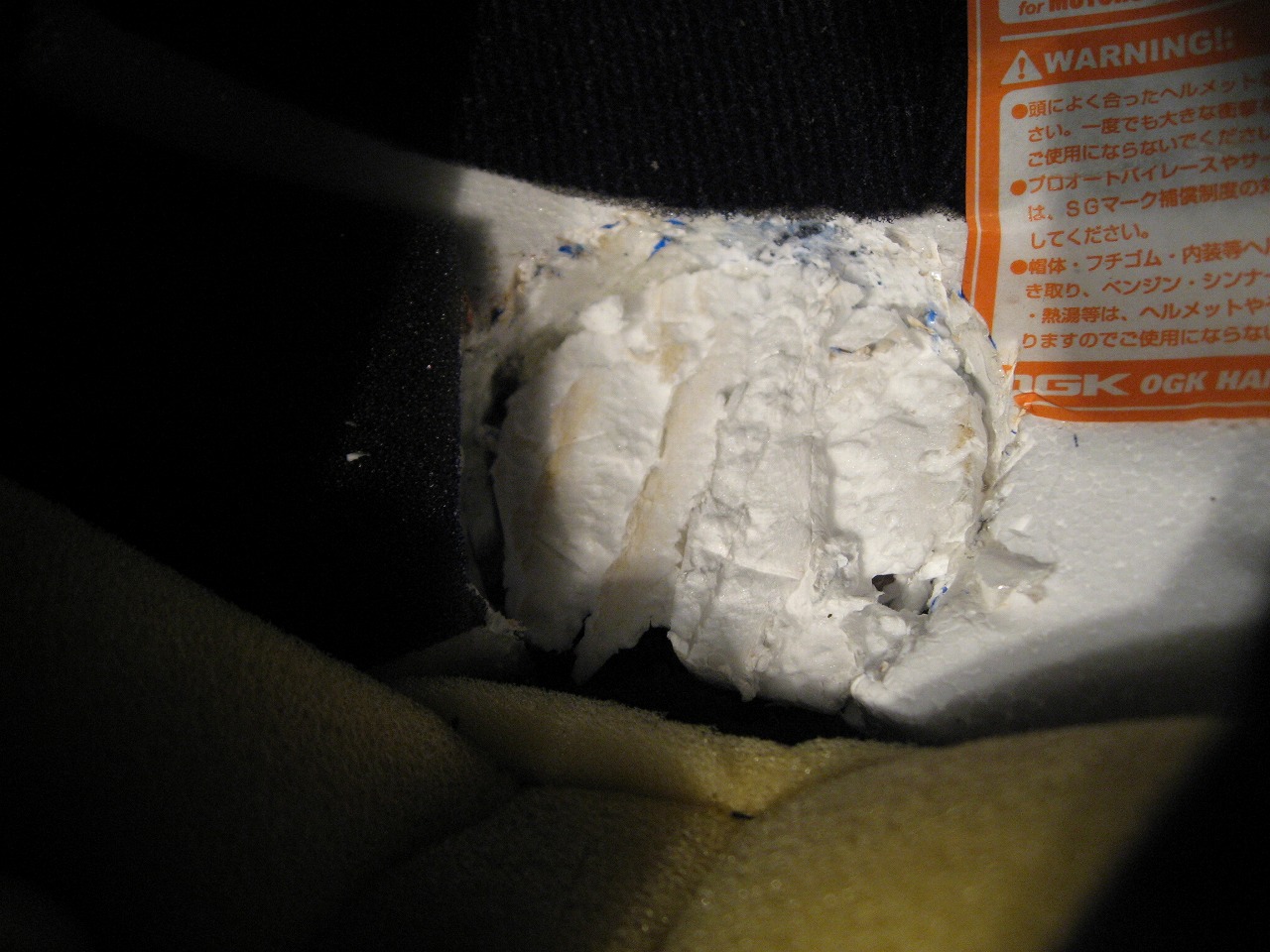

スピーカーの形にくり抜いた状態

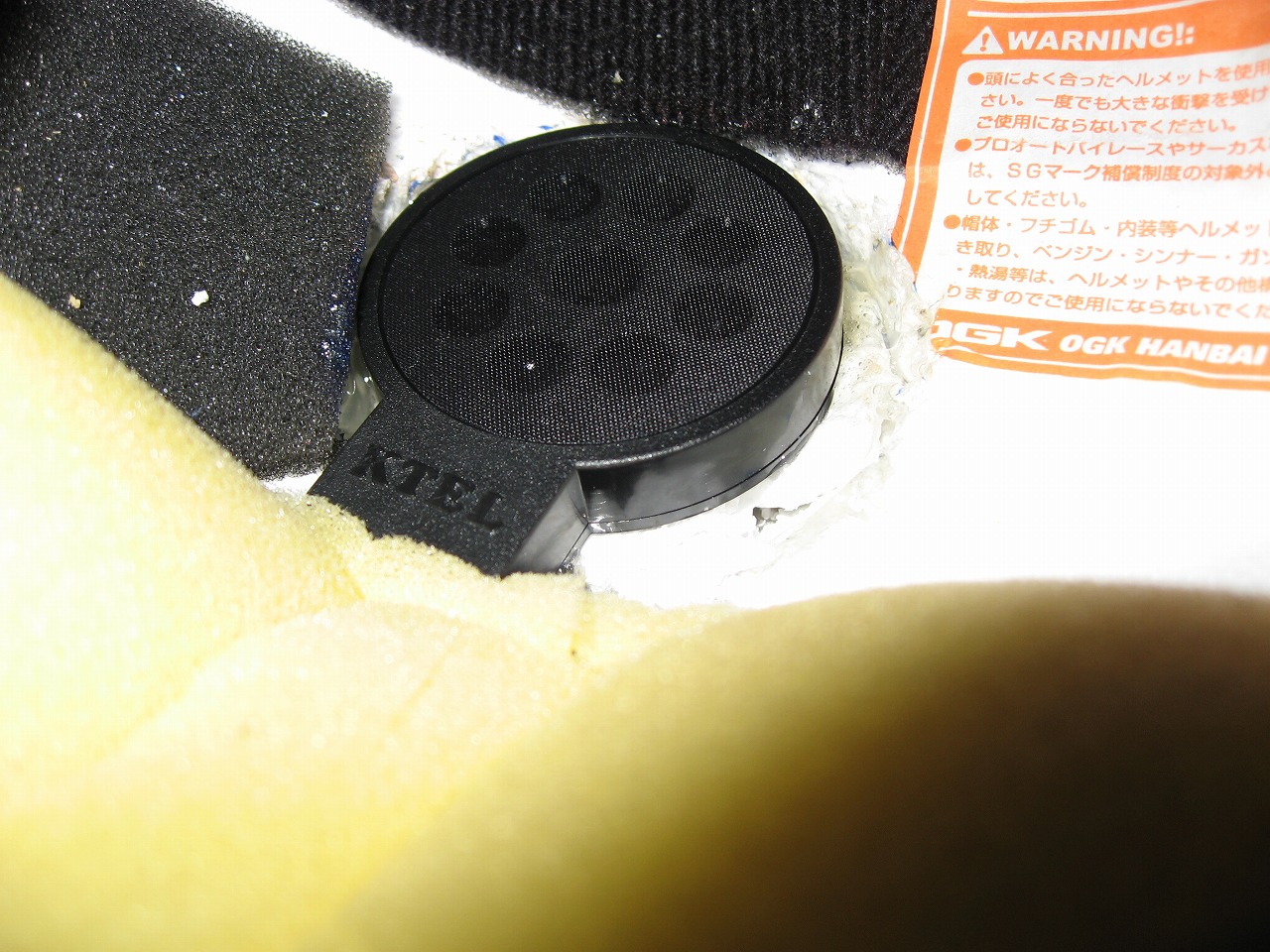

スピーカーをはめ込んだところ

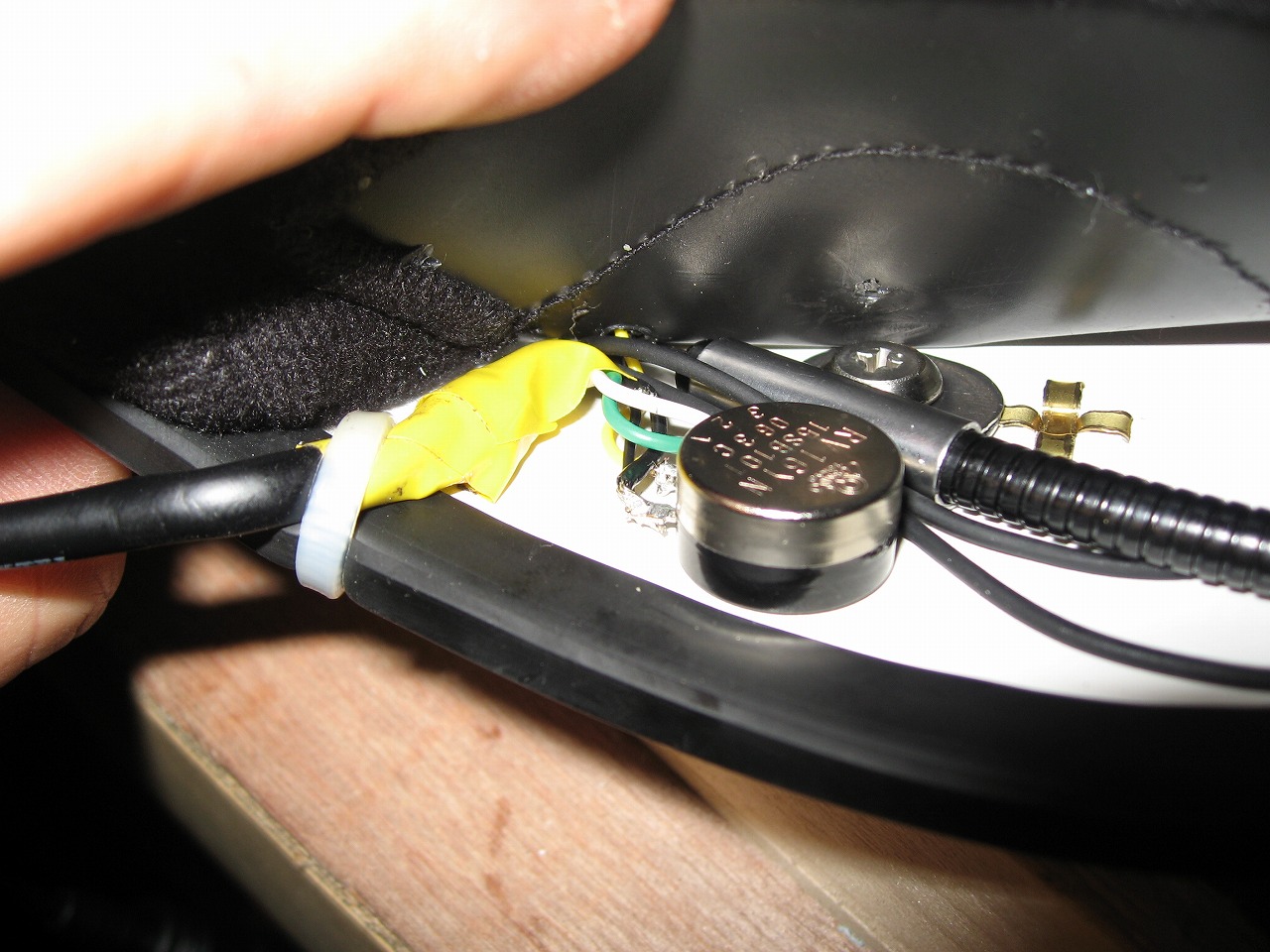

マイクをハンダ付けしたところ
（マイク：赤線とシールド）

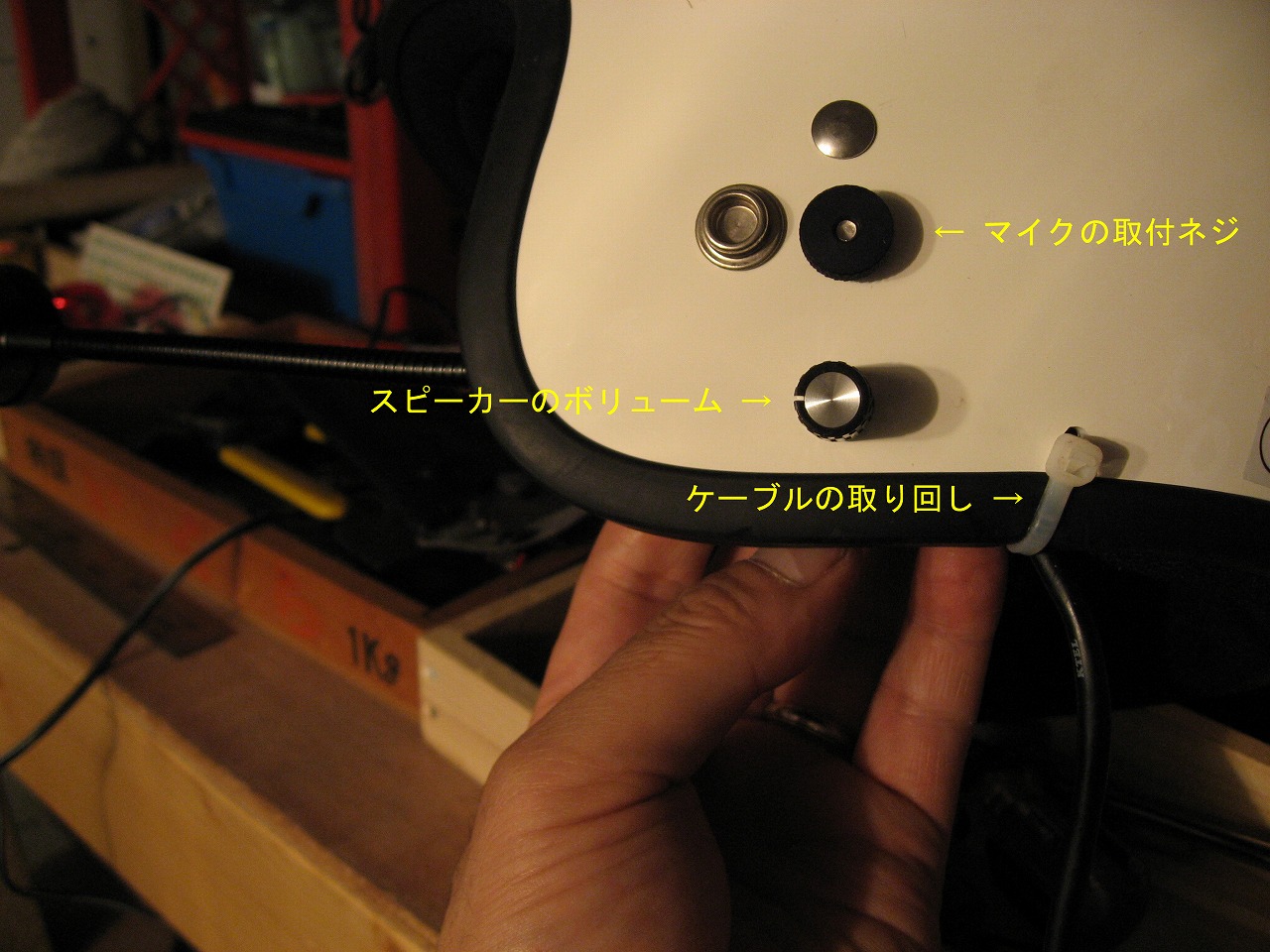

ケーブルの取り回し。結束バンドで抜けないようにベルトに固定

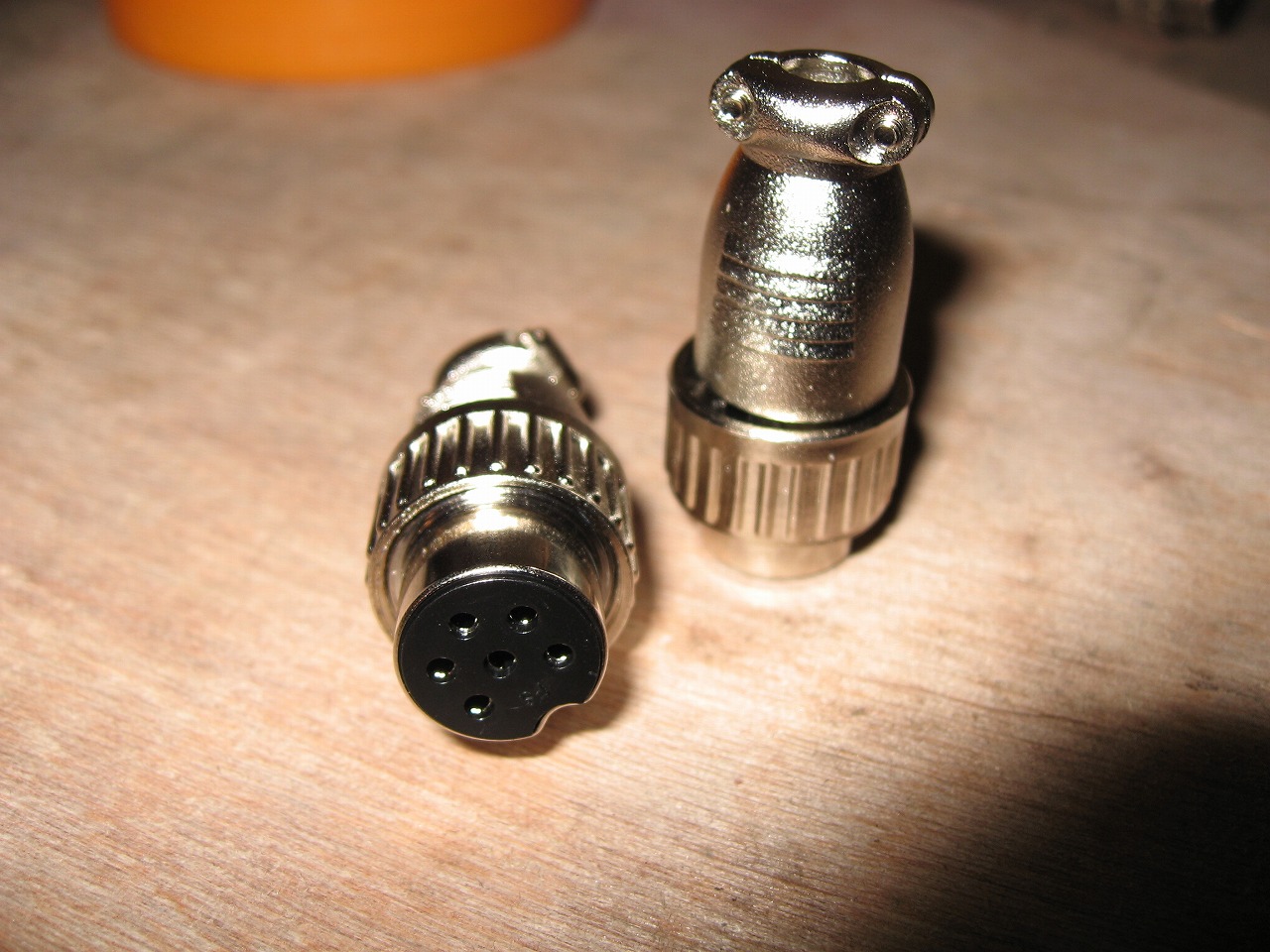

６ピンコネクター（525円）

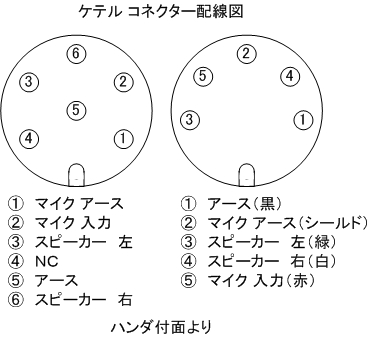

ケテル コネクター配線図は上記参照
| 2006/12/22 | ＫＴＥＬ ヘッドセット ジェット | 12,075円 | |
ケテルヘッドセット KT007 1スピーカーSET（モノラル） の取付とケーブルの作成です。
|
|||
完成図 |
|||
ブームマイクの取付ねじ（外側） |
ブームマイクの取付ねじ（内側） |
スピーカーの形に切り取る前 |
スピーカーの形にくり抜いた状態 |
スピーカーをはめ込んだところ |
マイクをハンダ付けしたところ （マイク：赤線とシールド） |
ケーブルの取り回し。結束バンドで抜けないようにベルトに固定 |
６ピンコネクター（525円） ケテル コネクター配線図は上記参照 |
部 品 表 |
||
| 部品番号/部品名 | 個数 | 単価 |
| KT007 1スピーカー SET | 1 | 9,975円 |
| ６ピンコネクター | 4 | 525円 |
| 合計 | 12,075円 | |
クリックすると写真が大きく表示されます
作成 ７Ｍ１ＦＣＣ <７Ｍ１ＦＣＣ ＠ ＪＡＲＬ・コム>
