2006/11/01 バッテリー充電器の作成 4,700円

充電器が高いので自作します。(BMW R1100RTに乗っているバッテリーは、12V19Ah)

鉛蓄電池充電器パーツキット ・  60W級スイッチングACアダプタ 19V 3.2A ・  ヘラープラグ ・  マルチメーター

フロート充電について Google  @

バッテリージャンプスタート端子

バイクに乗らないときは、常に充電しています。

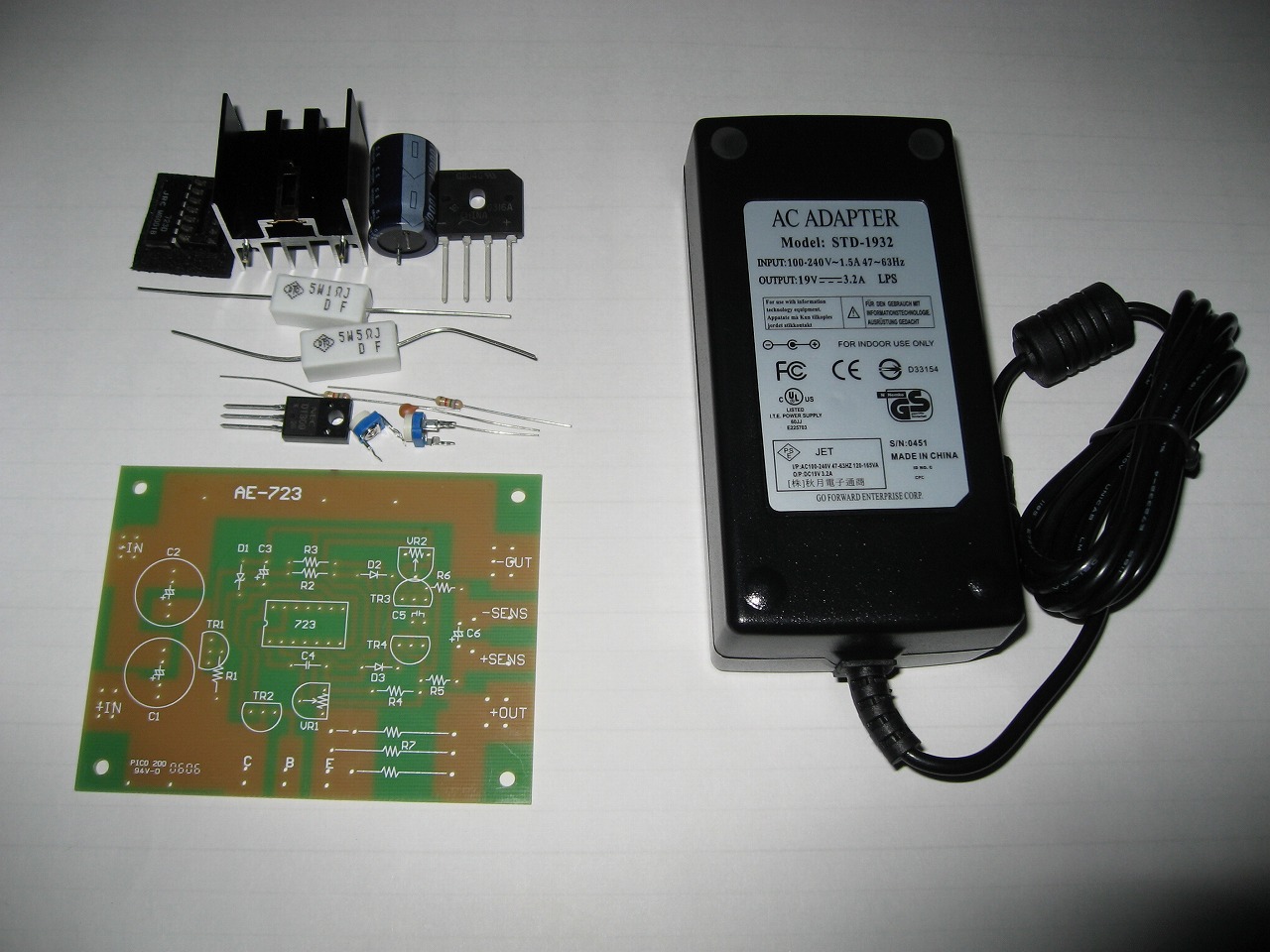

キットの内容物とACアダプタ

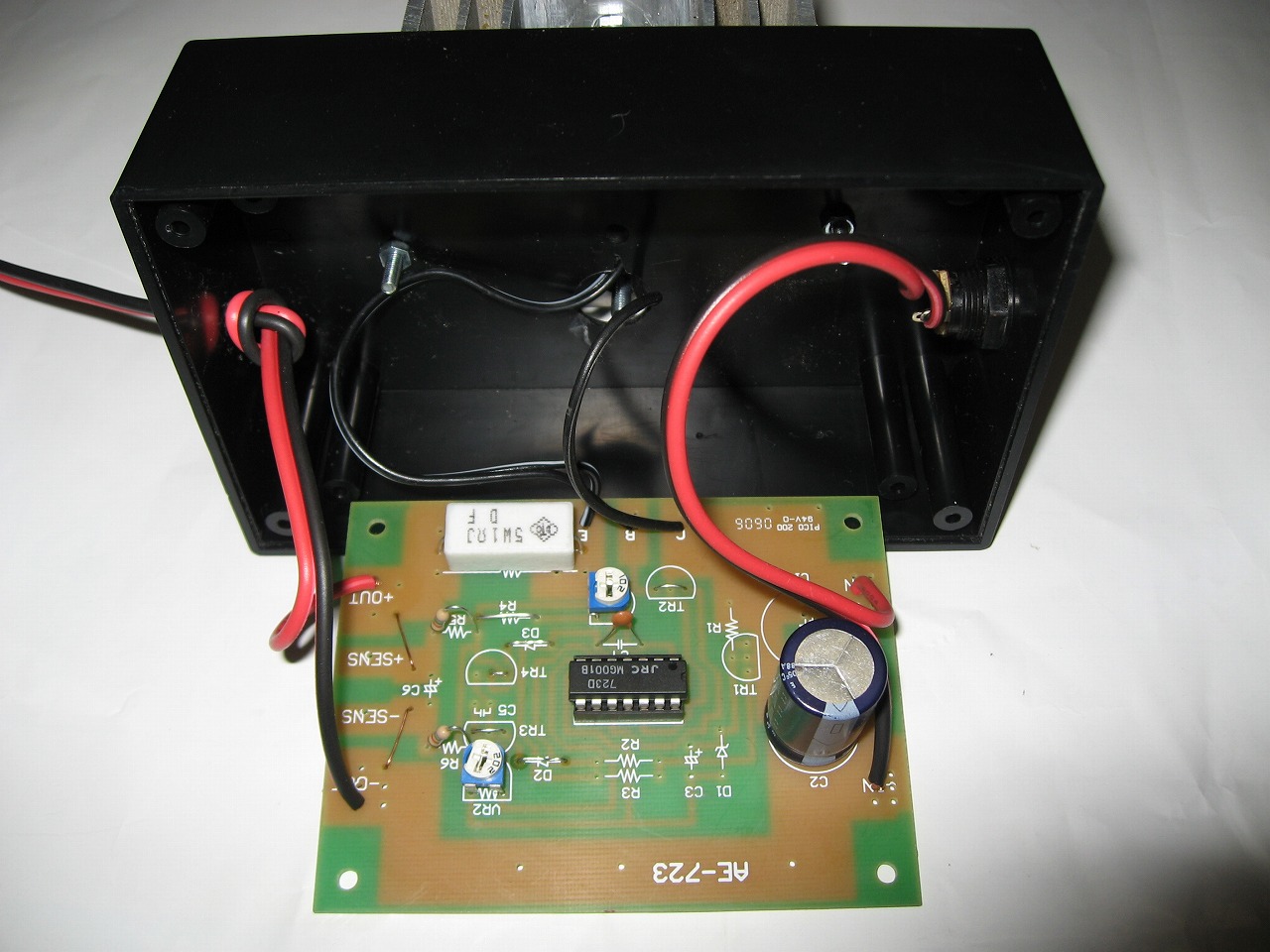

基板を製作後、ケースに組み込む前の写真

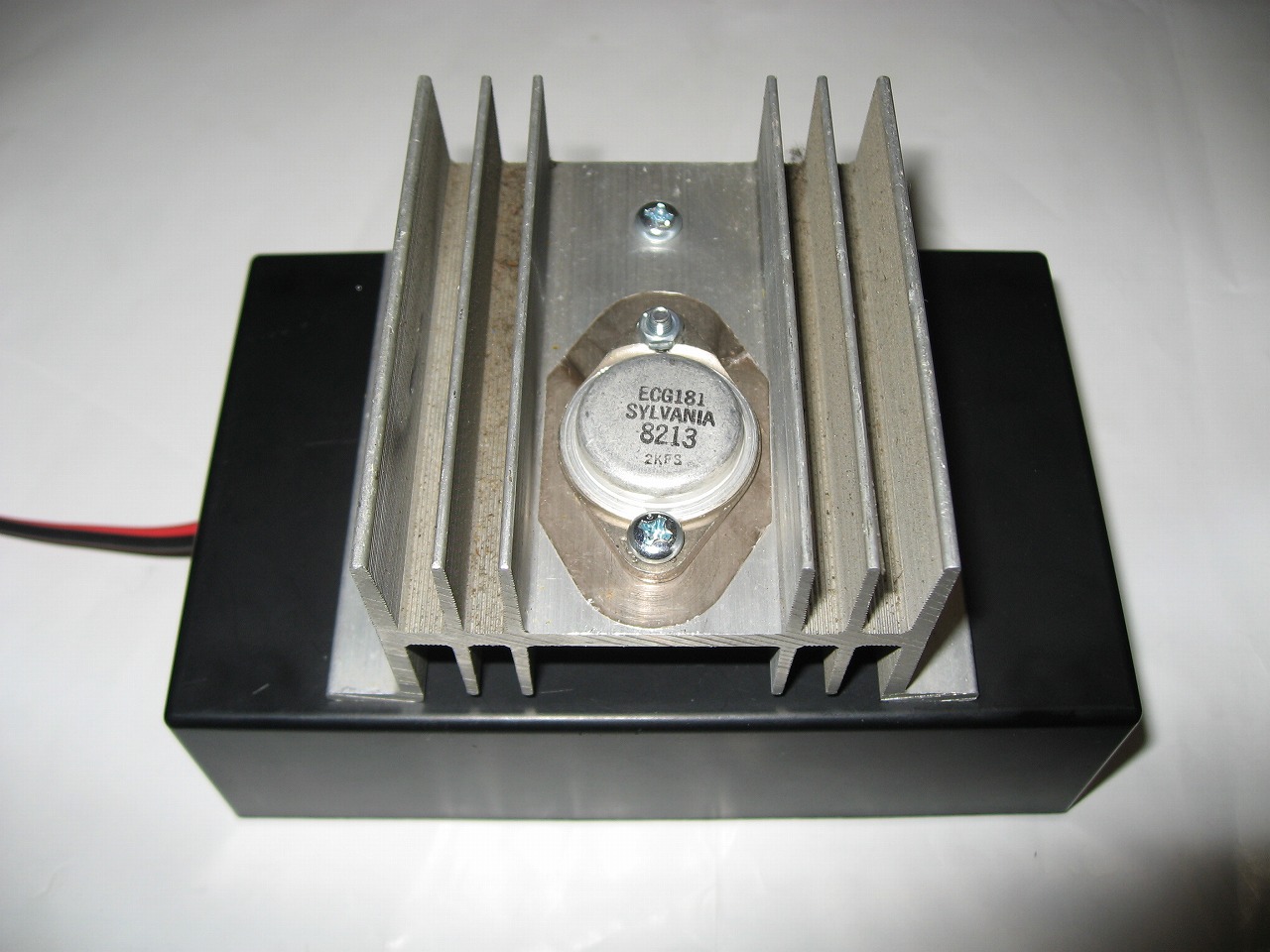

ジャンクボックスにあったECG181(パワートランジスター)とヒートシンク

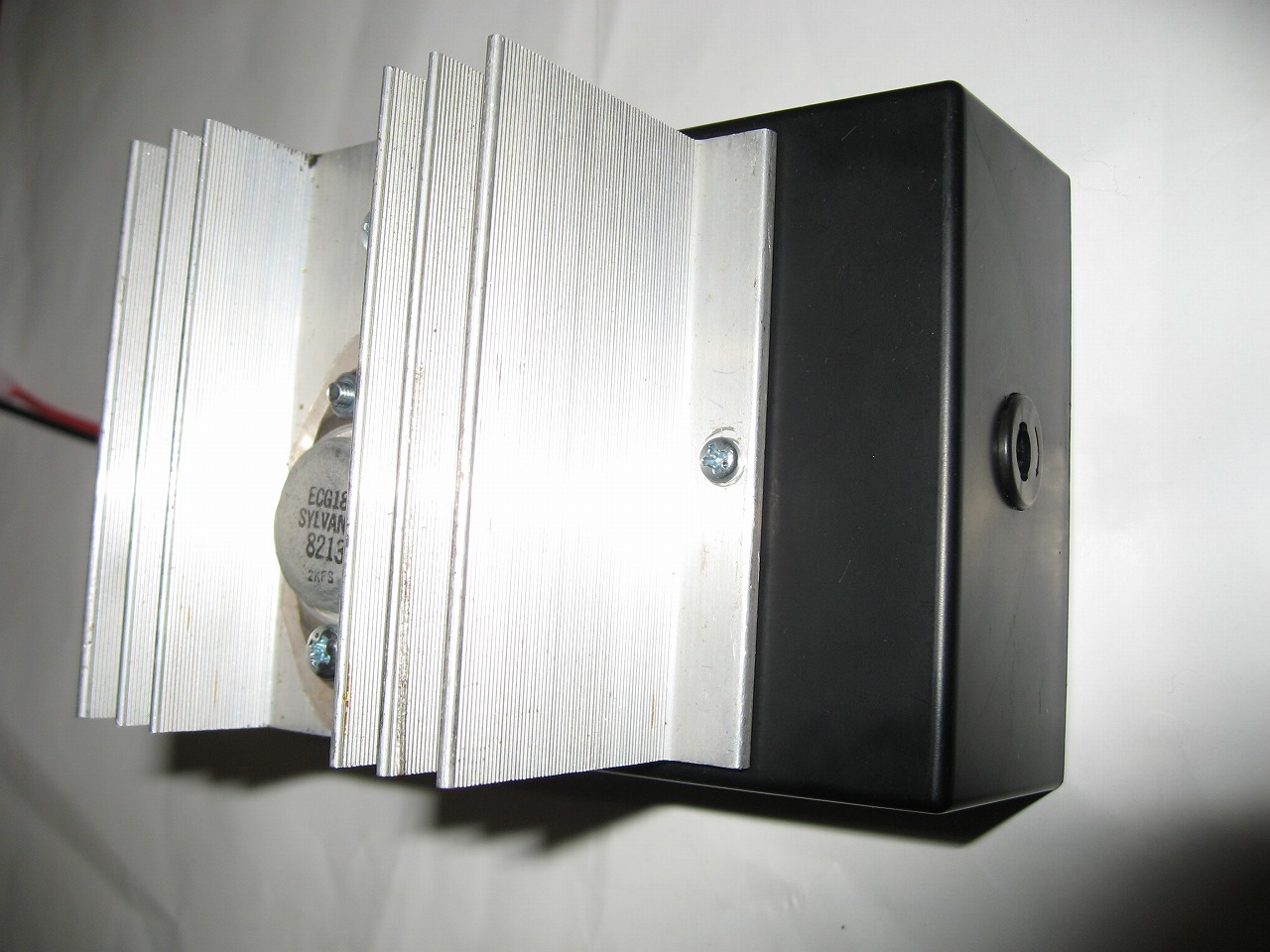

ACアダプタの接続ジャック

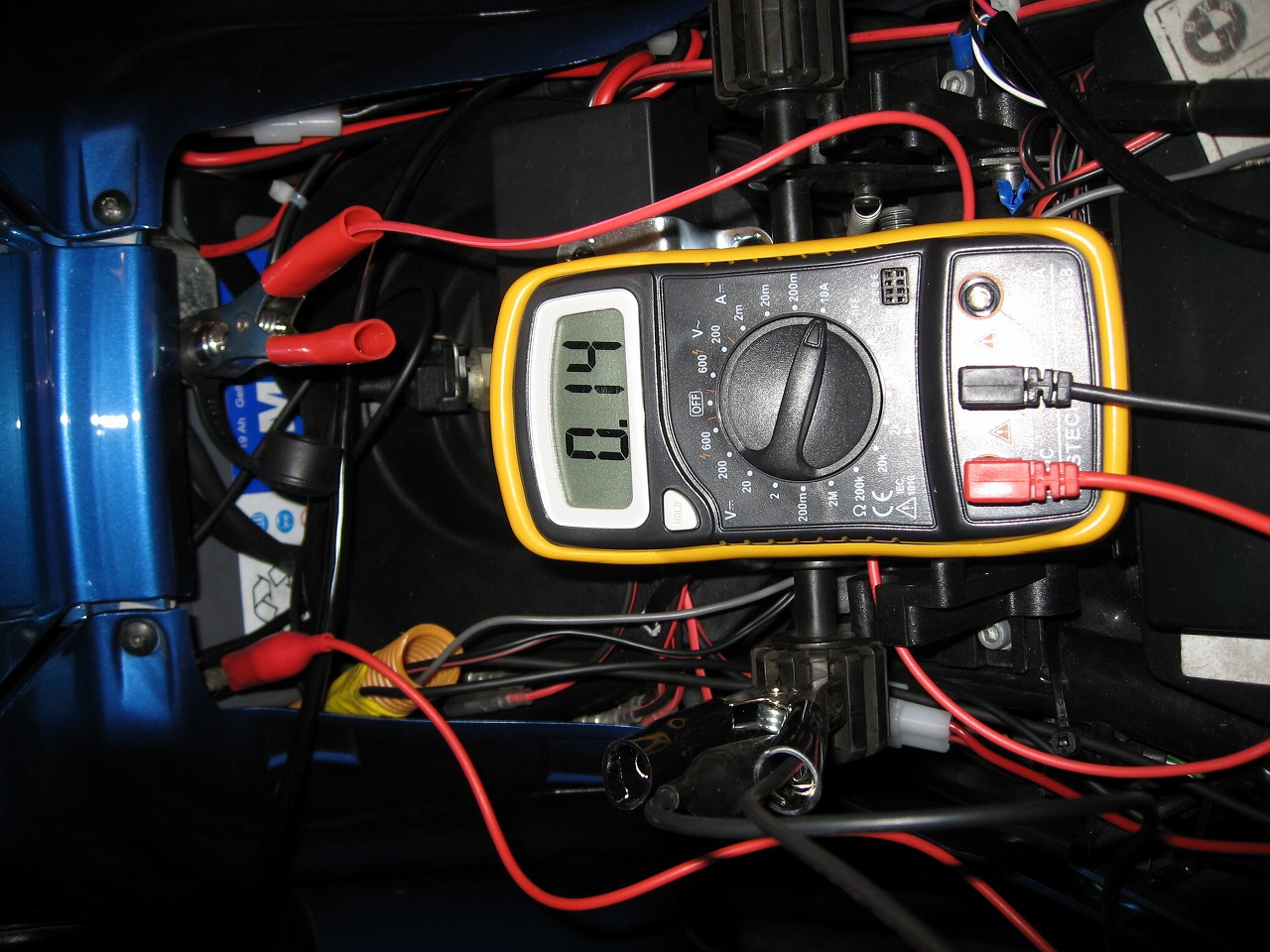

充電中の充電電流を測定するためにマルチメーターを接続

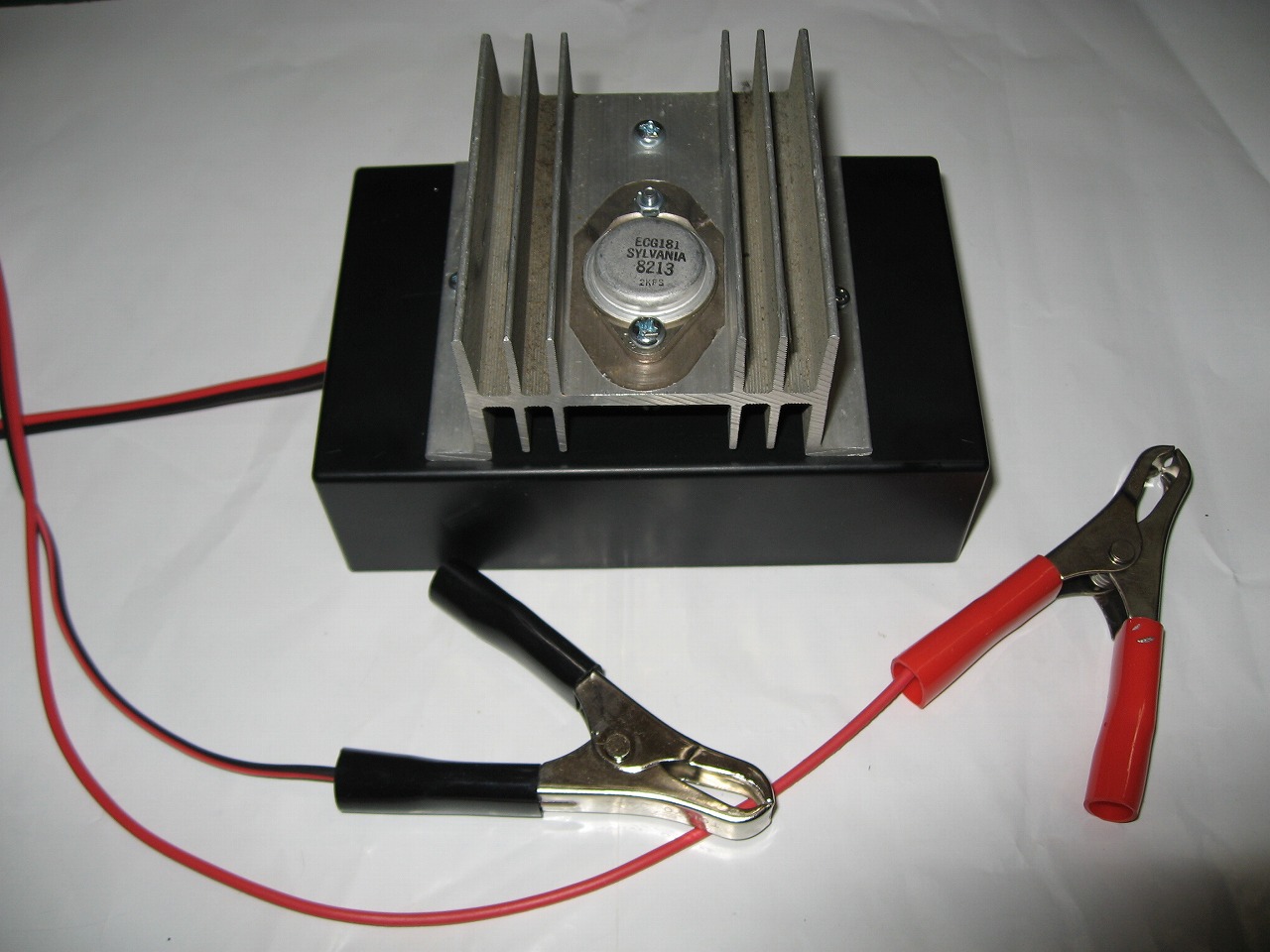

完成写真
へラープラグを付けようと思ったのですが、わに口クリップが手持ちであったので使いました。

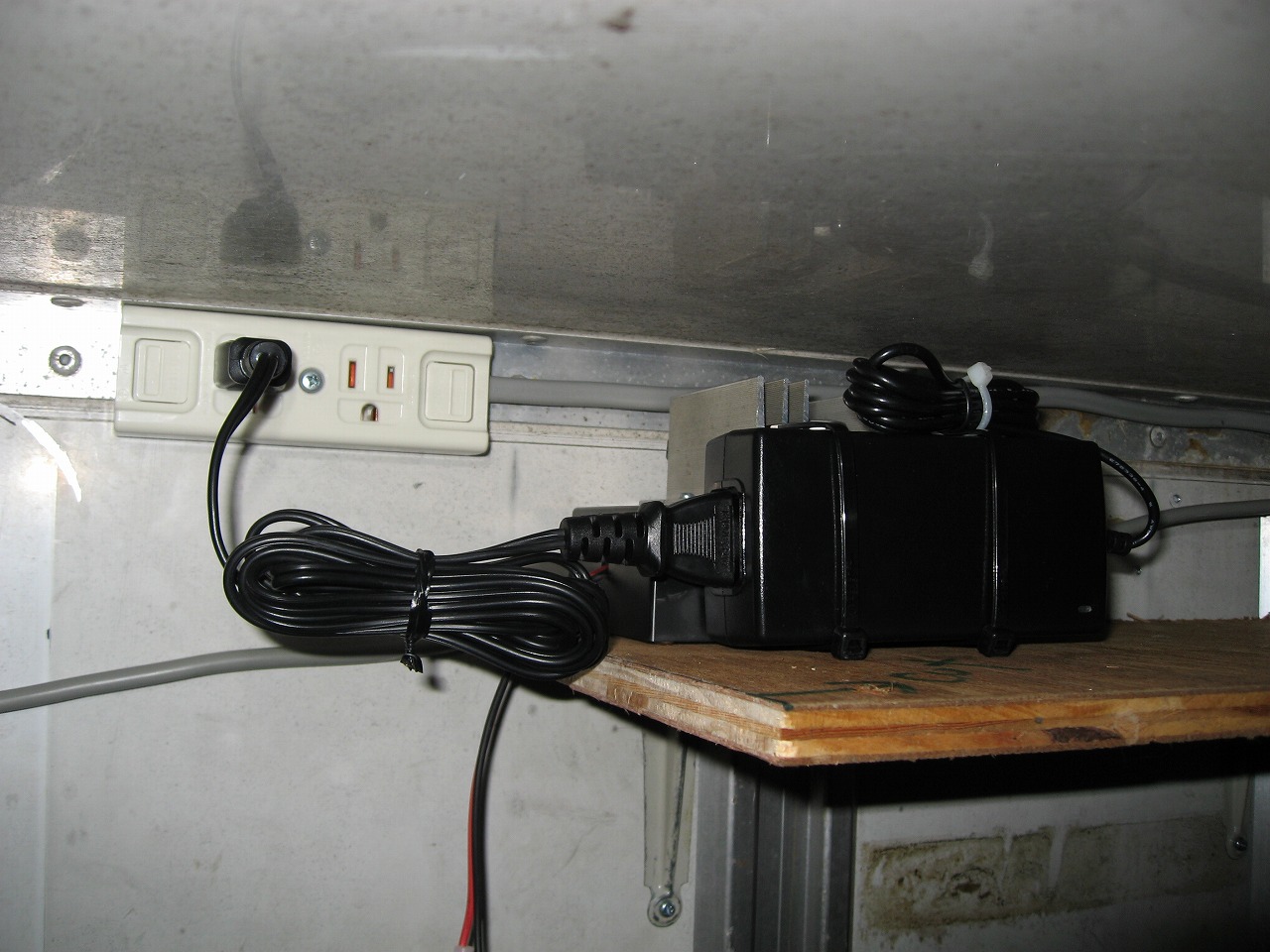

充電器の設置場所

金額は出費金額のみを表示。手持部品の購入金額、送料・手数料は含みません。

部 品 表

部品番号/部品名 個数 単価
鉛蓄電池充電器パーツキット 1 1,000円
60W級スイッチングACアダプタ 1 1,700円
DCケーブル 2m 1,000円
フィーズ 1
ヒートシンク 1
ケース 1
ECG181 パワートランジスタ 1
DCジャック 1
わに口クリップ 2
合計 3,700円
