2006/11/11 バッテリー ジャンプスタート端子 5,087円

万が一、出先でバッテリーが上がってしまった時にジャンプスタートができるように端子をつけました。

バッテリー充電器の作成

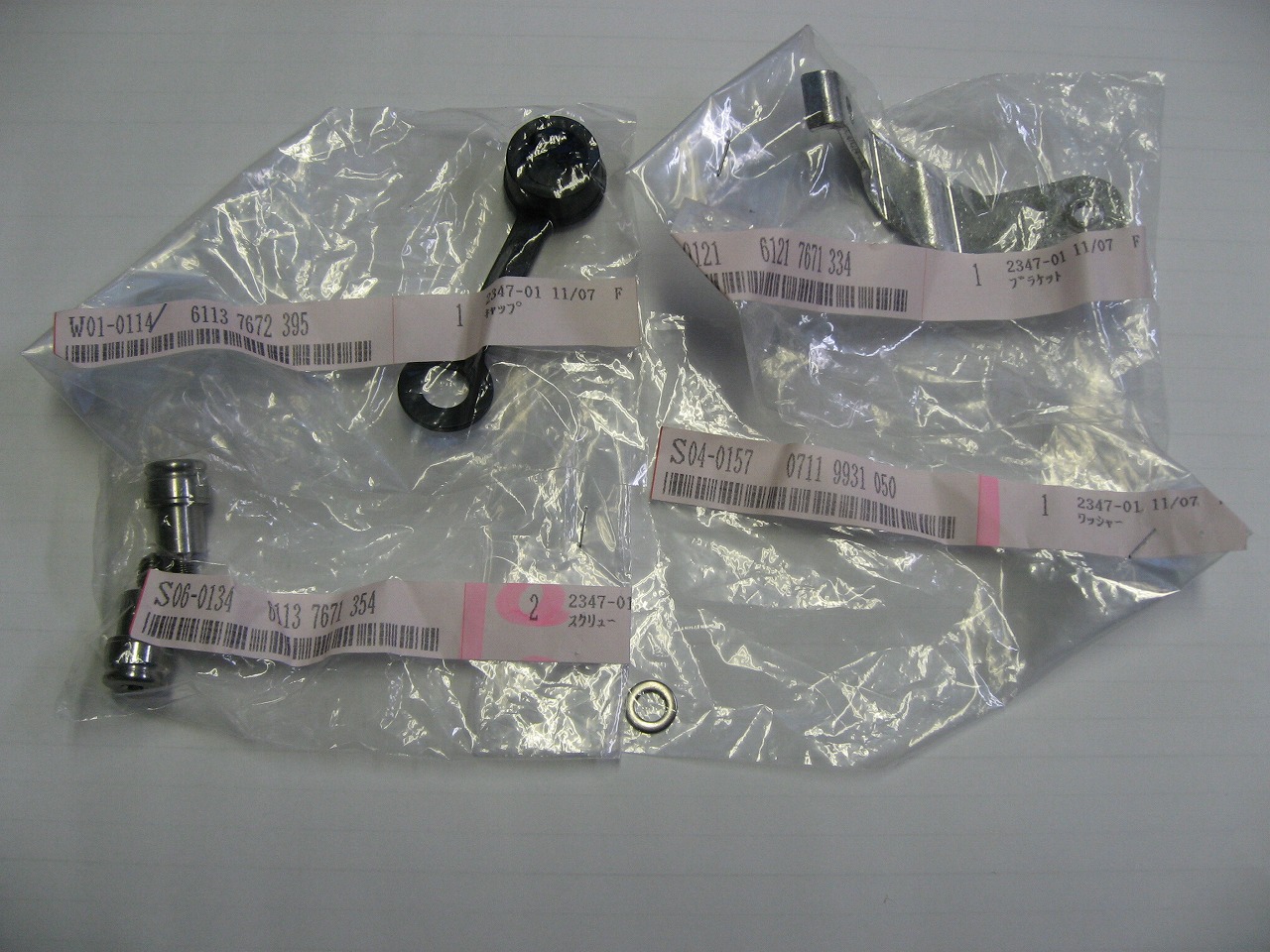

送られてきたパーツ

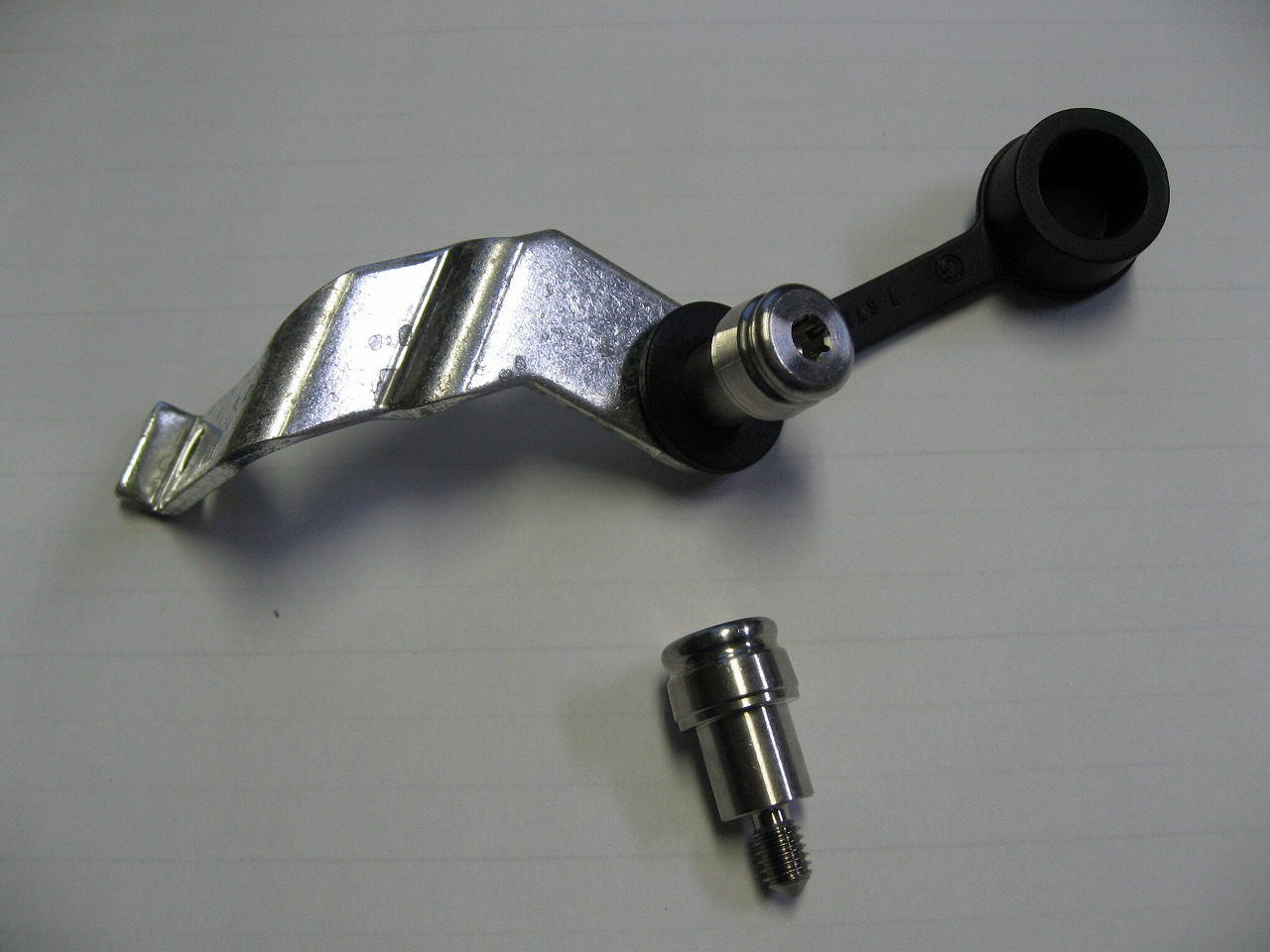

組み立てたところ

バッテリーに取り付けたところ

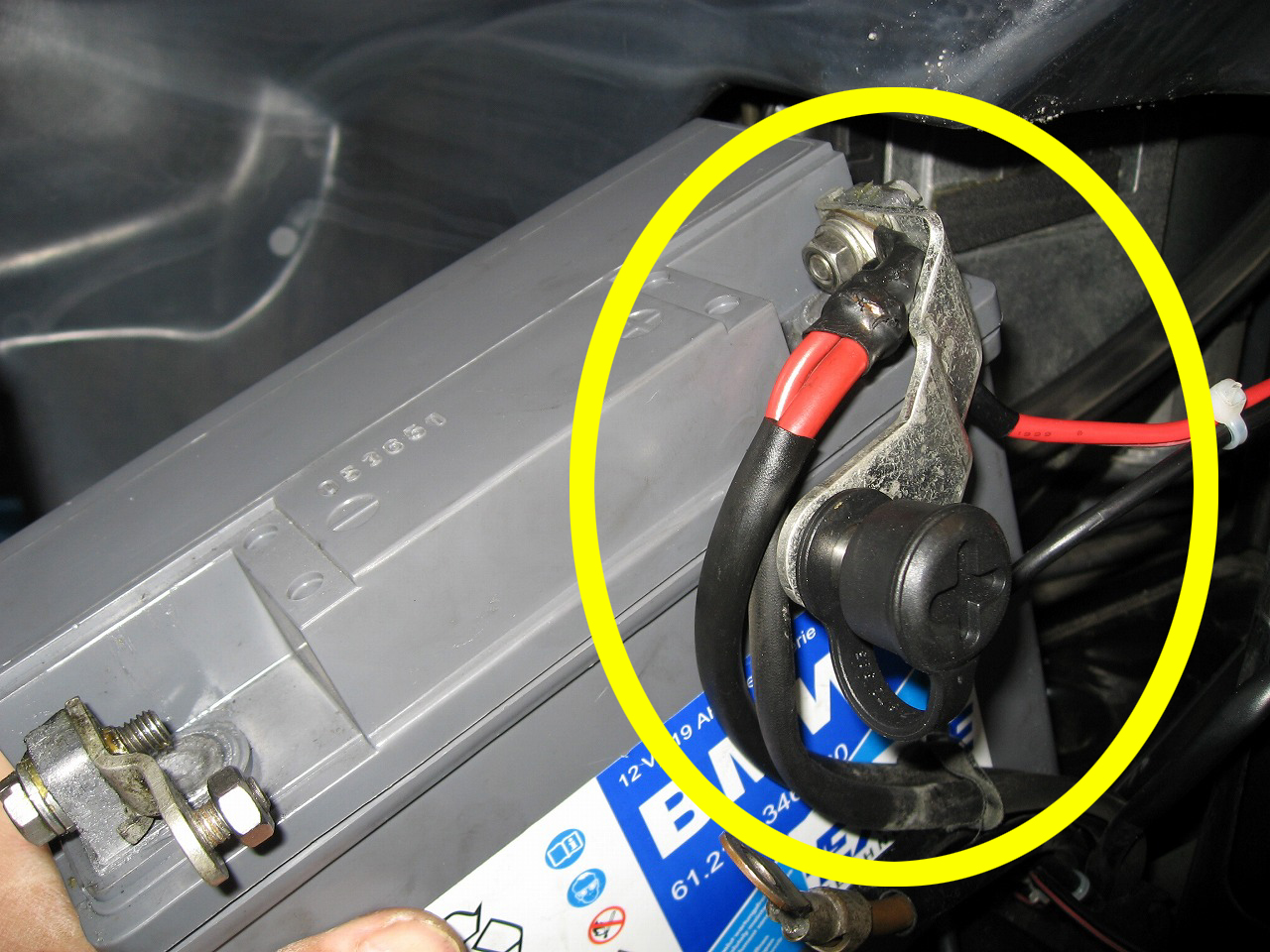

バイクのプラス(赤)ケーブルを取り付けたところ

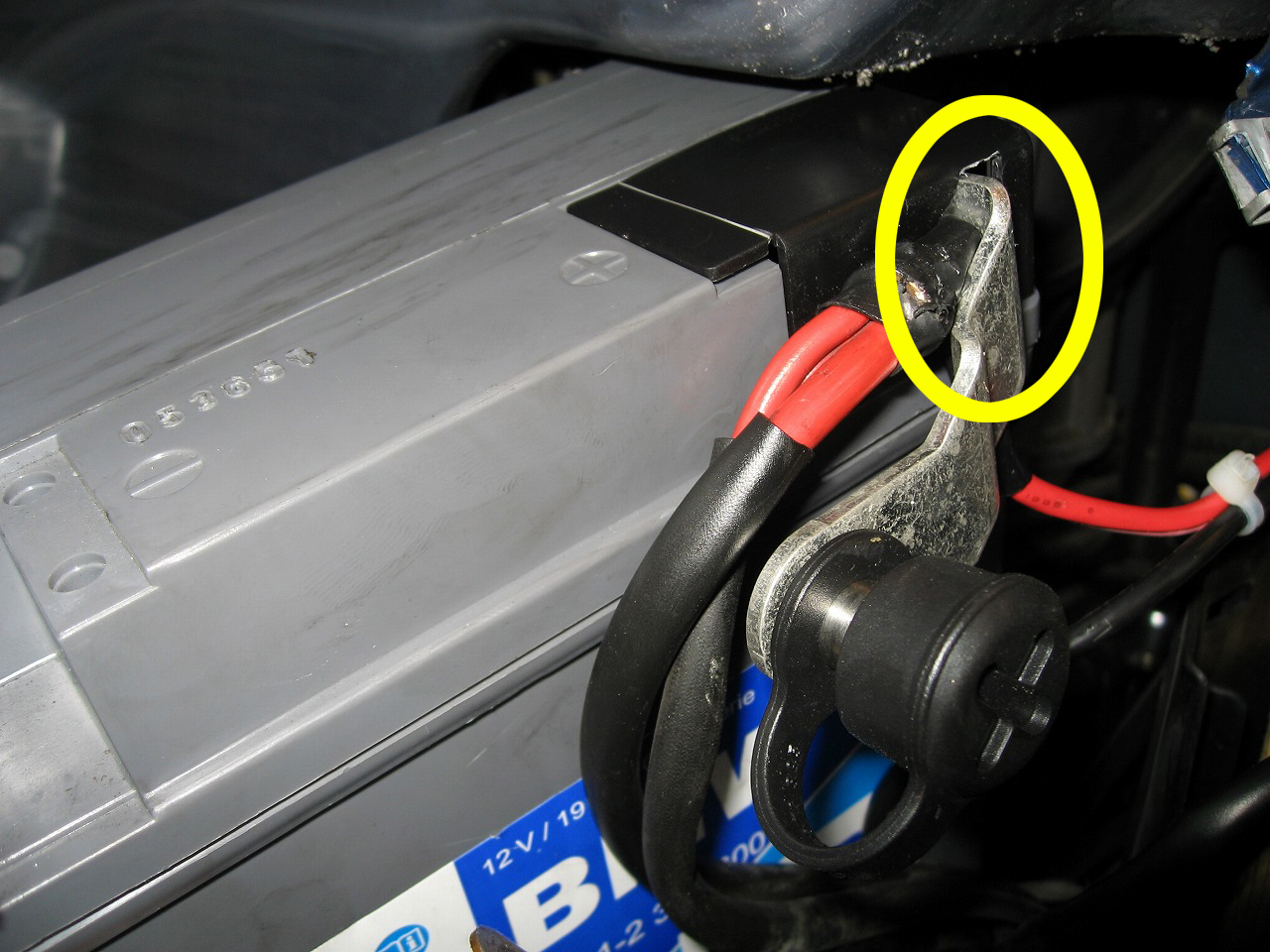

プラスティックカバーに端子の部分をカッターで切り込みを入れて取り付ける

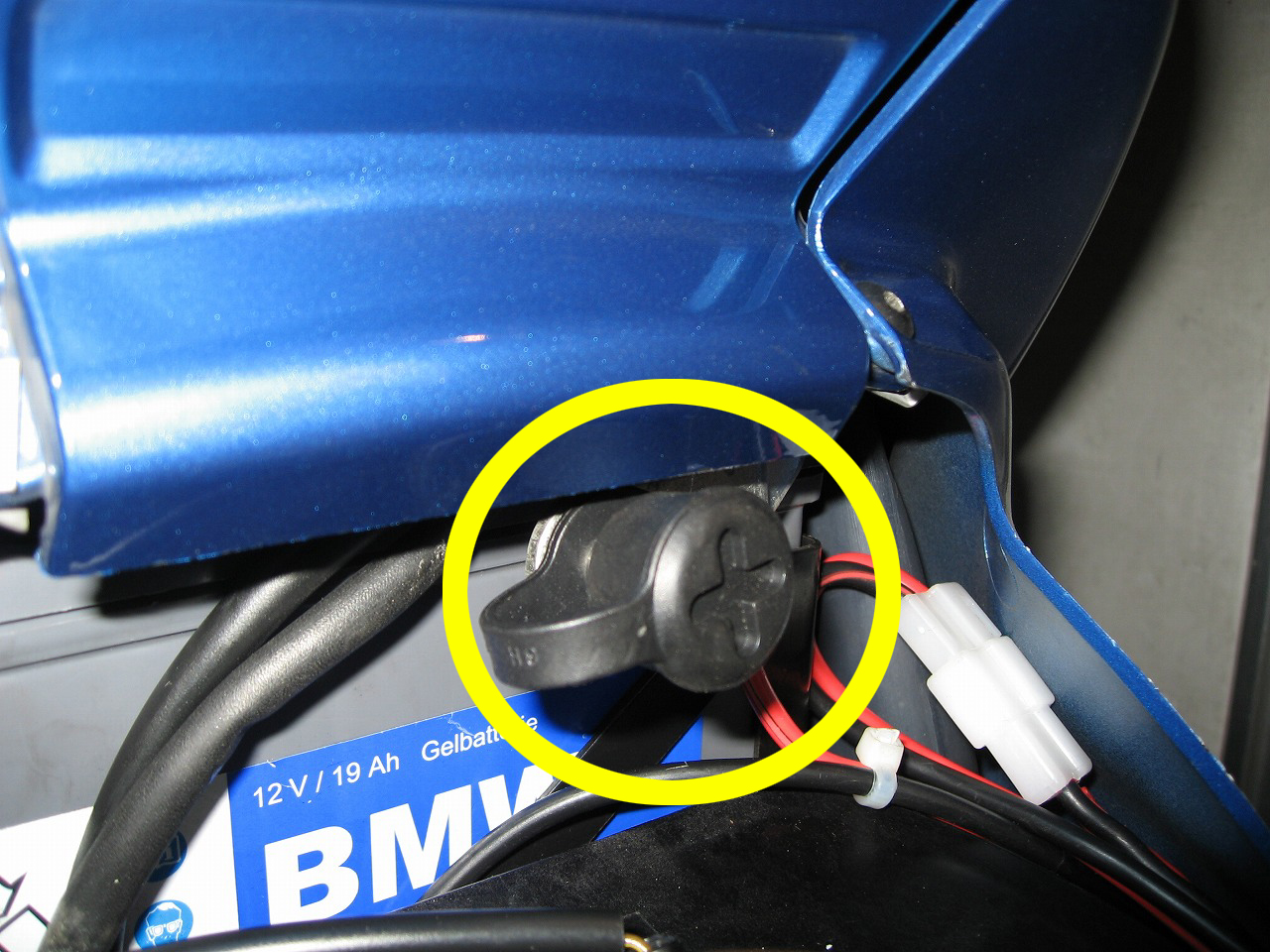

完成写真

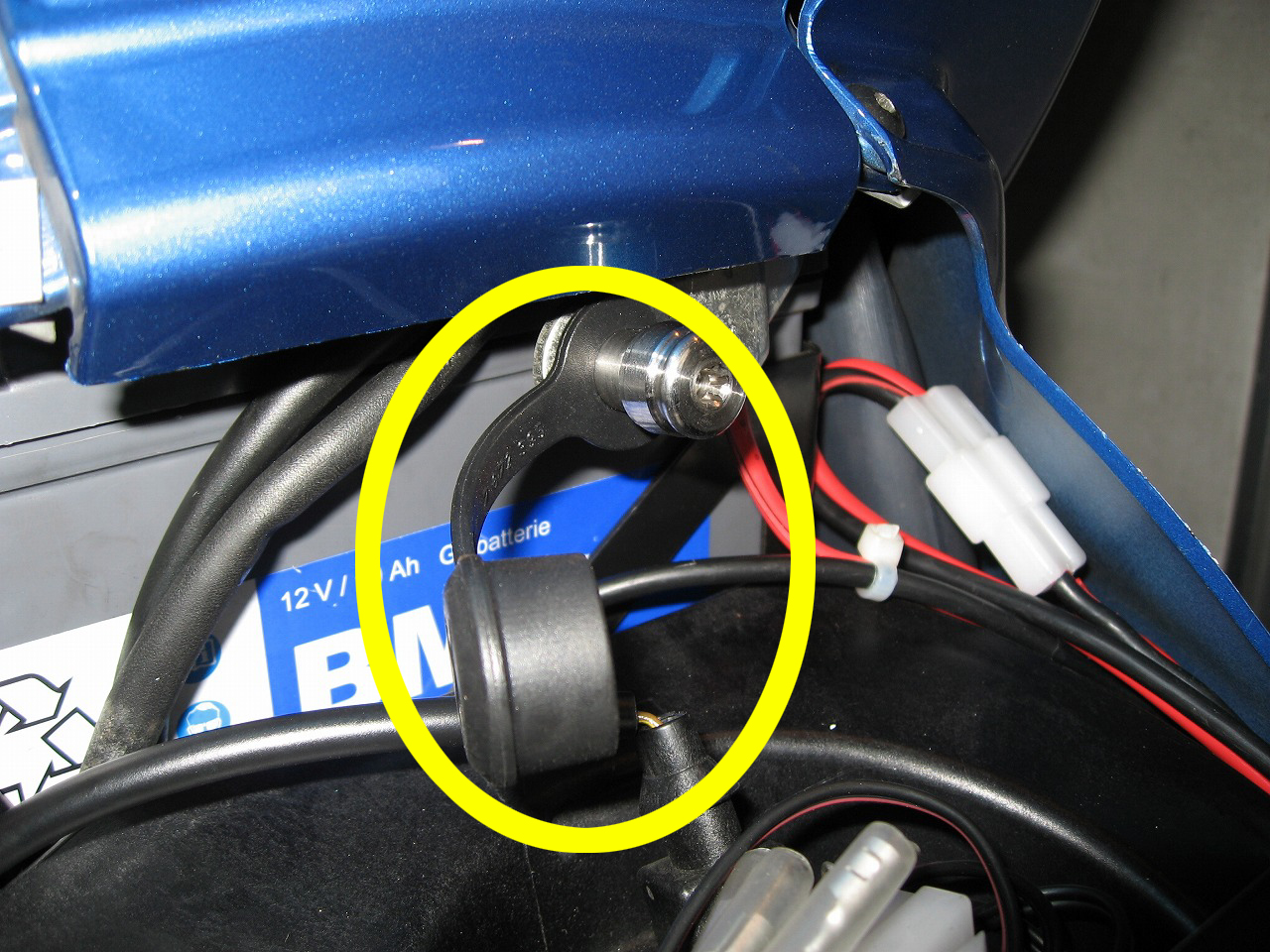

ゴムカバーを取り外したところ

完成写真
マイナス端子の取付場所がわからず現在ディーラーに問い合わせ中

金額は出費金額のみを表示。手持部品の購入金額、送料・手数料は含みません。

部 品 表

部品番号/部品名 個数 単価
W03-0121 6121 7671 334
ブラケット
1 1,060円
S06-0134 6113 7671 354
スクリュー
2 960円
W01-0114 6113 7672 395
キャップ
1 440円
S04-0157 0711 9931 050
ワッシャー
1 20円
合計 3,440円

クリックすると写真が大きく表示されます
