オートバイ用無線機 バーティックス スタンダード社製 ＦＴＭ-１０Ｓ用 ステレオ オーディオ ミキサー

このミキサーは、複数の音源をオートバイ向無線機バーティックス スタンダード社製ＦＴＭ-１０Ｓへ取り込むために設計いたしました。旧オーディオ ミキサーはモノラルでしたが、ステレオ対応（２ｃｈ分のみ）にしています。

現在、音源は、Ｓｏｎｙ ウォークマン（ステレオ）、Ｓｏｎｙ バイクナビ（ステレオ）、ＥＴＣの音源（モノラル）、レーダー感知機（モノラル）です。

ミキサーの仕様：

• 入力　４ｃｈ
  ３.５Φステレオミニジャックメス
  ２ｃｈモノラル、２ｃｈステレオ


• 出力　１ｃｈ
  ３.５Φステレオミニジャックメス


• ４チャンネルのステレオミキシング、２ｃｈはモノラルで左右に出力します

• 入力と出力は１対１

• 入力側音量調整

• チャンネルのミュート機能はない

• オルタネーターノイズの対策

設計者：　エレクトロデザイン　木下社長 tnx

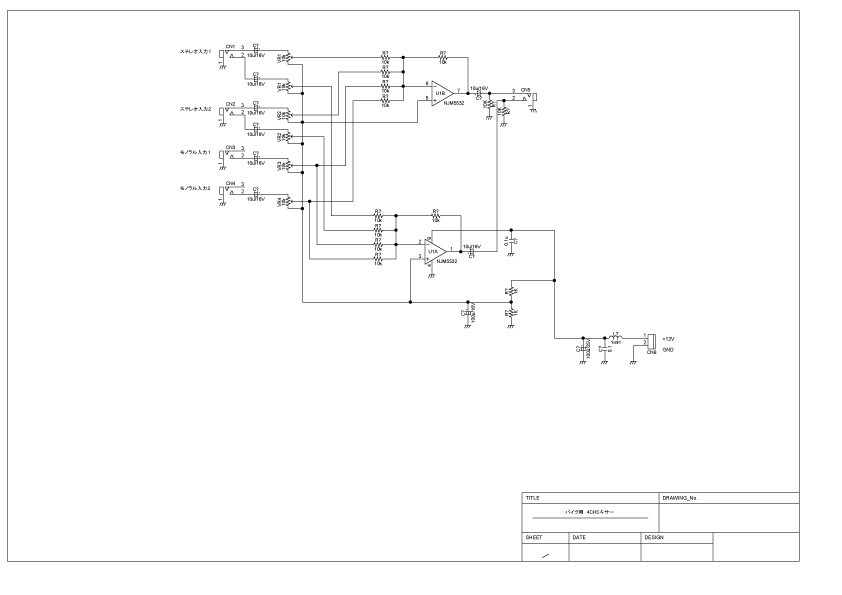

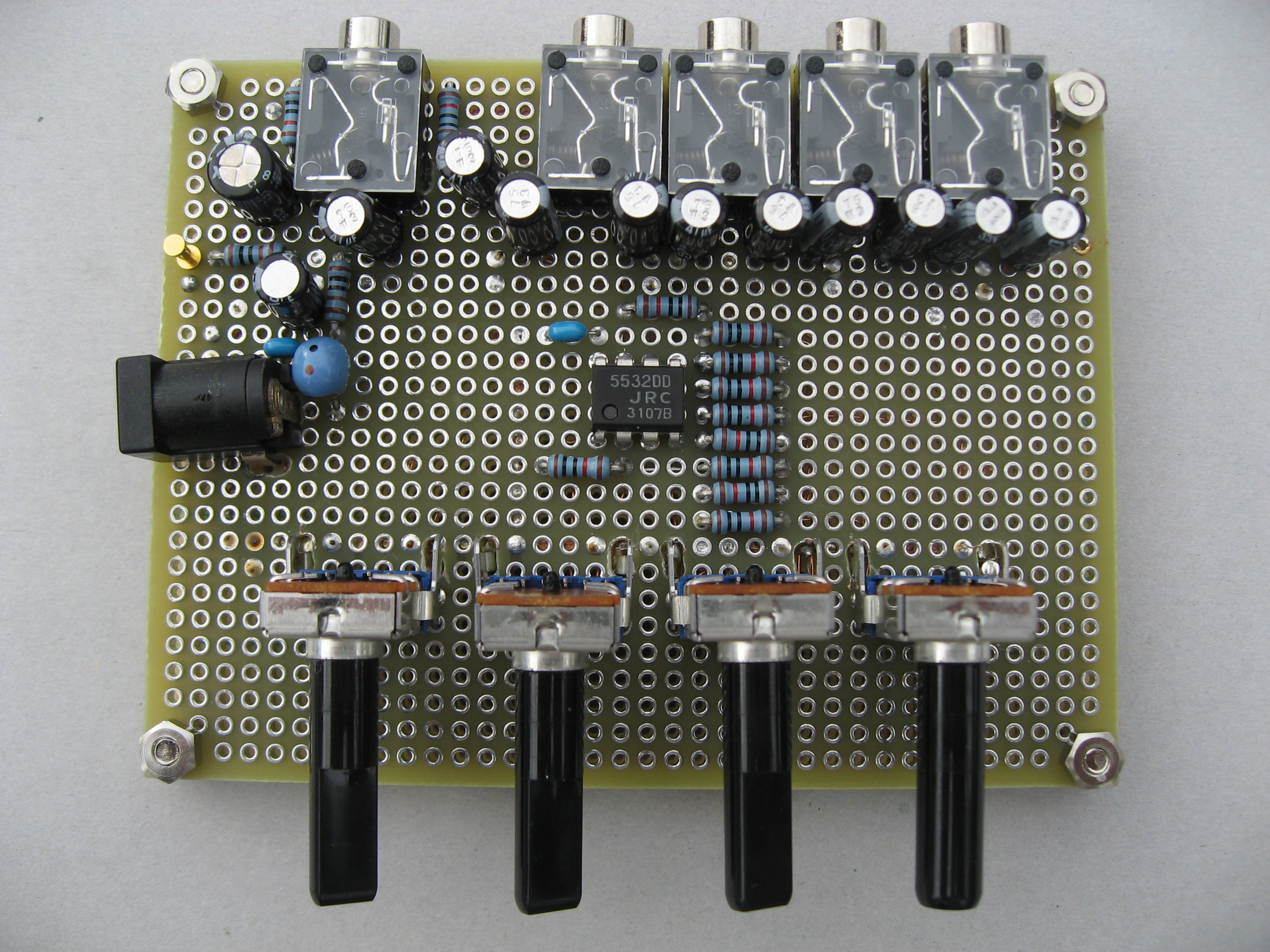

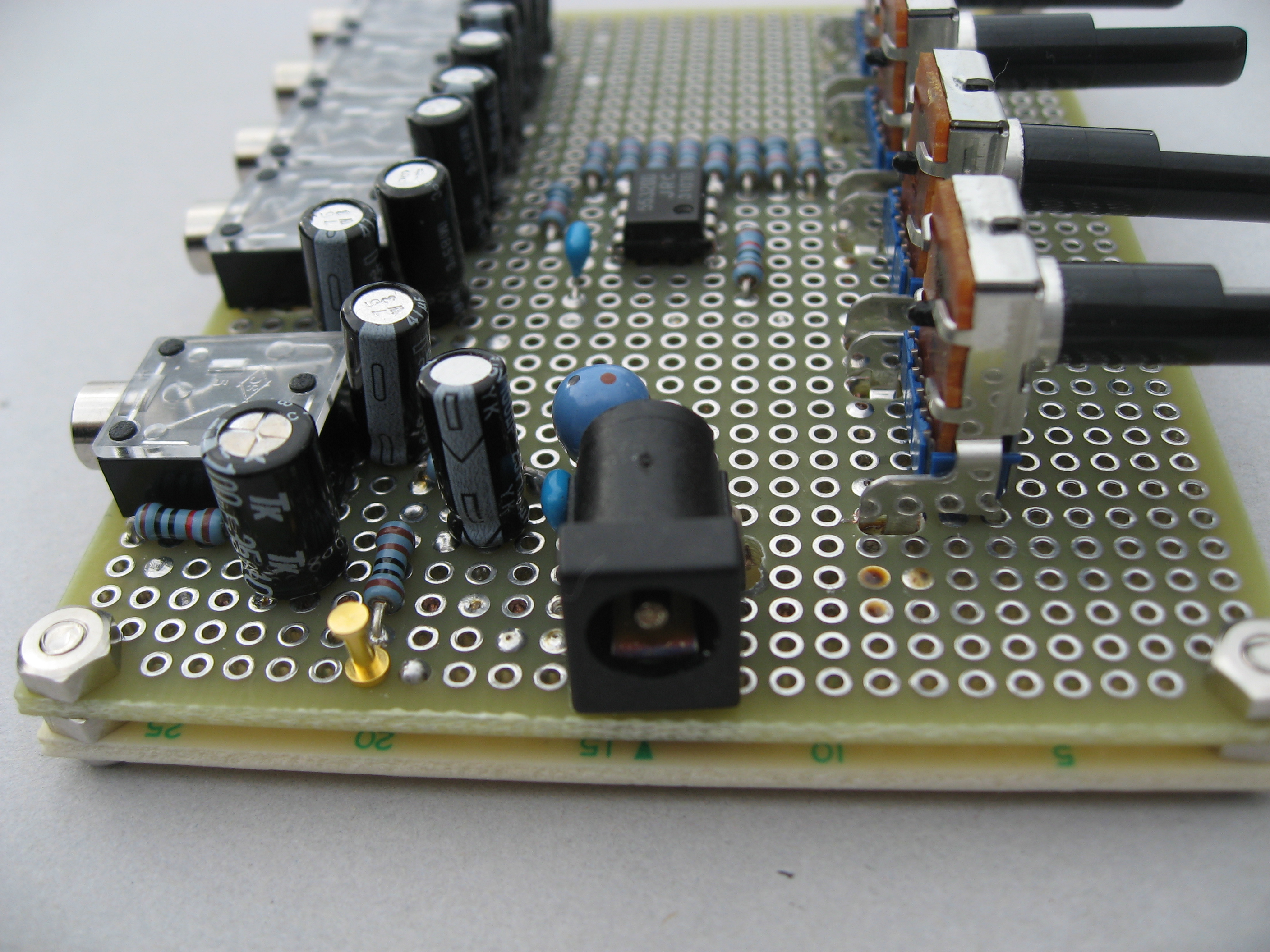

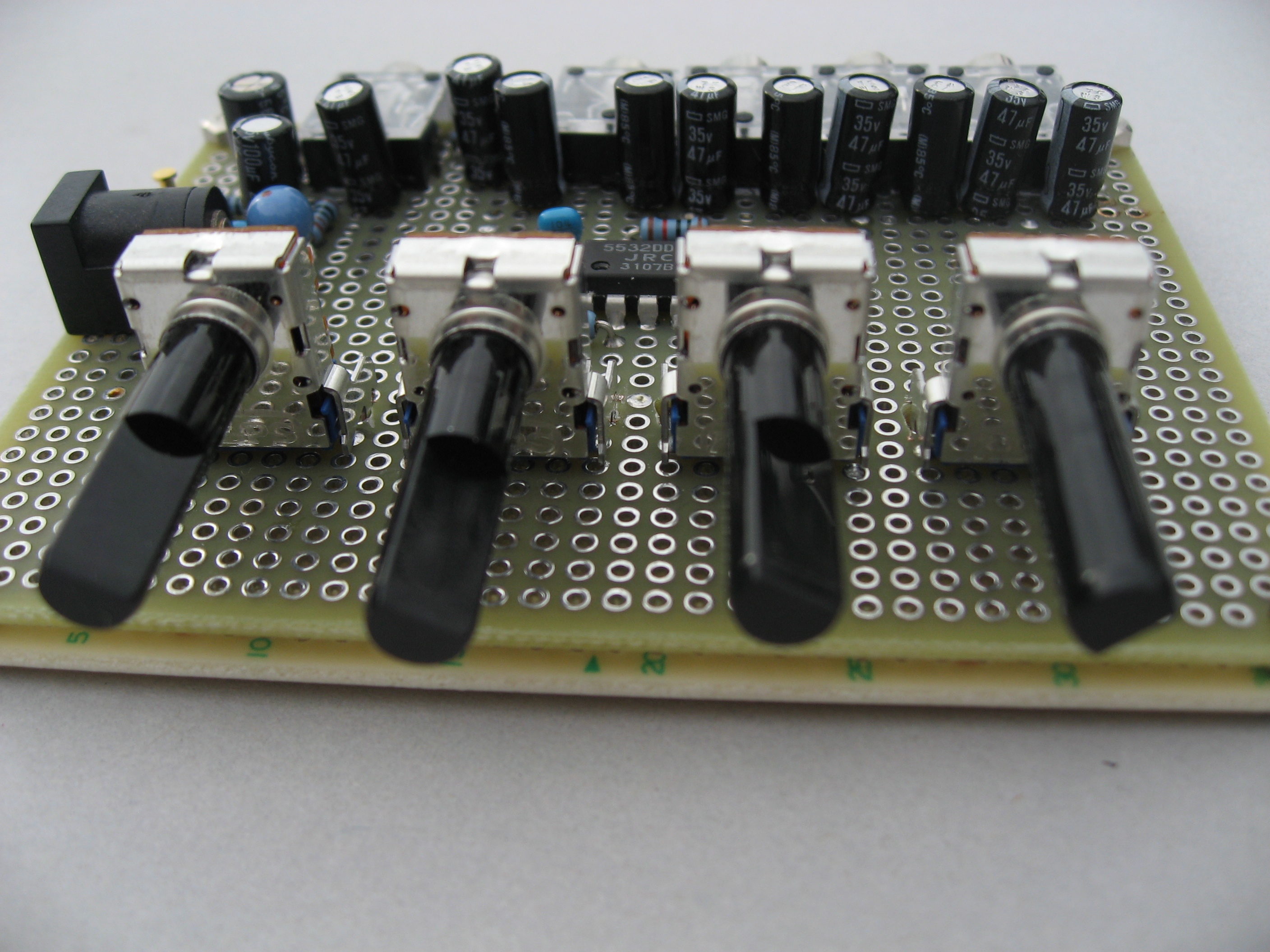

下の写真は、プロトタイプです。

• ボリュームの位置と入力ジャックの位置は対応しています
• 写真の右から入力１、２、３、４です
• 入力１、２はステレオ対応
• 入力３、４はモノラルですが出力は両耳に出ます
• 入力インピーダンスは、10kΩ
• 周波数特性は　１０Hz-100KHzぐらいまであります

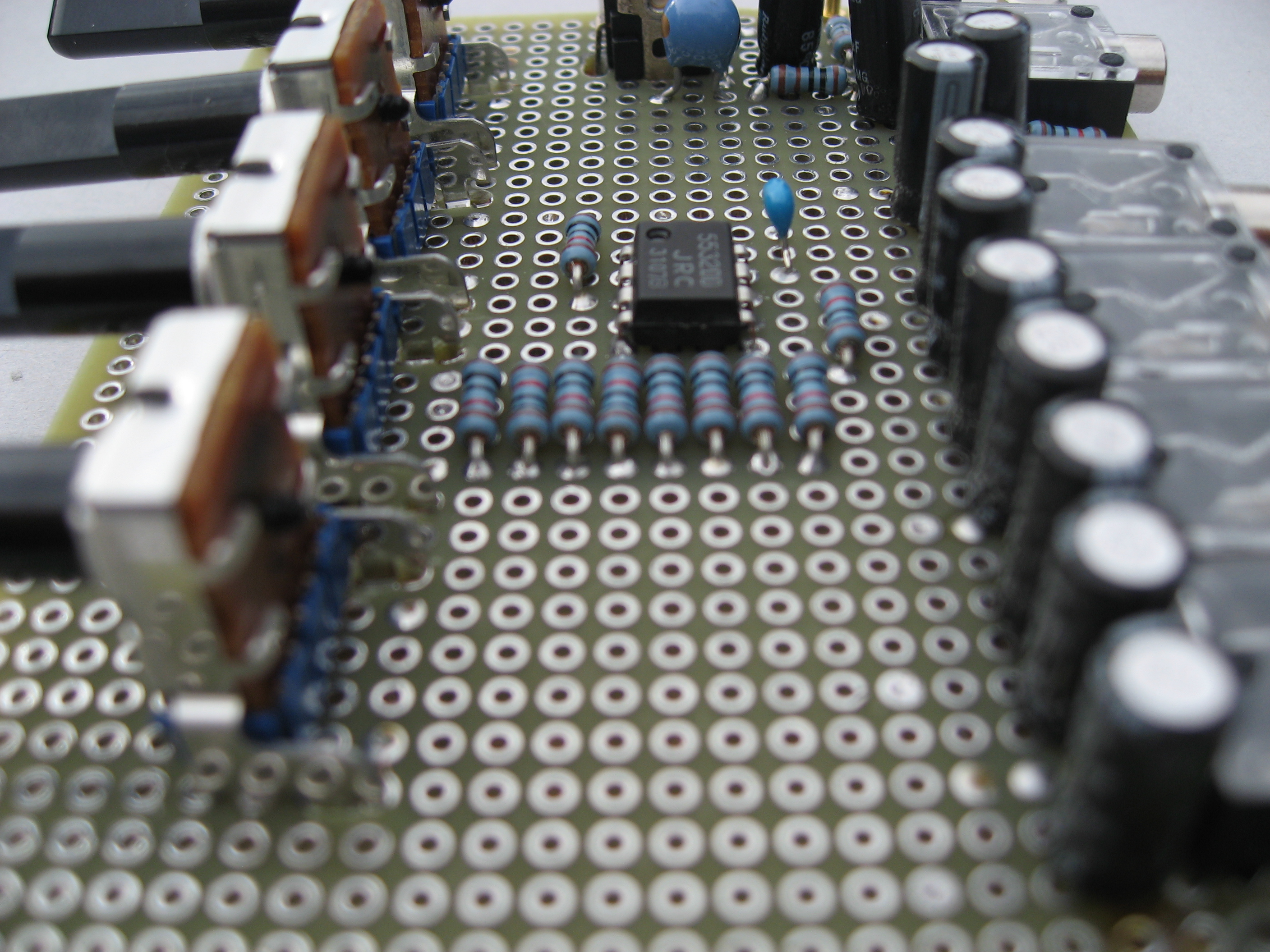

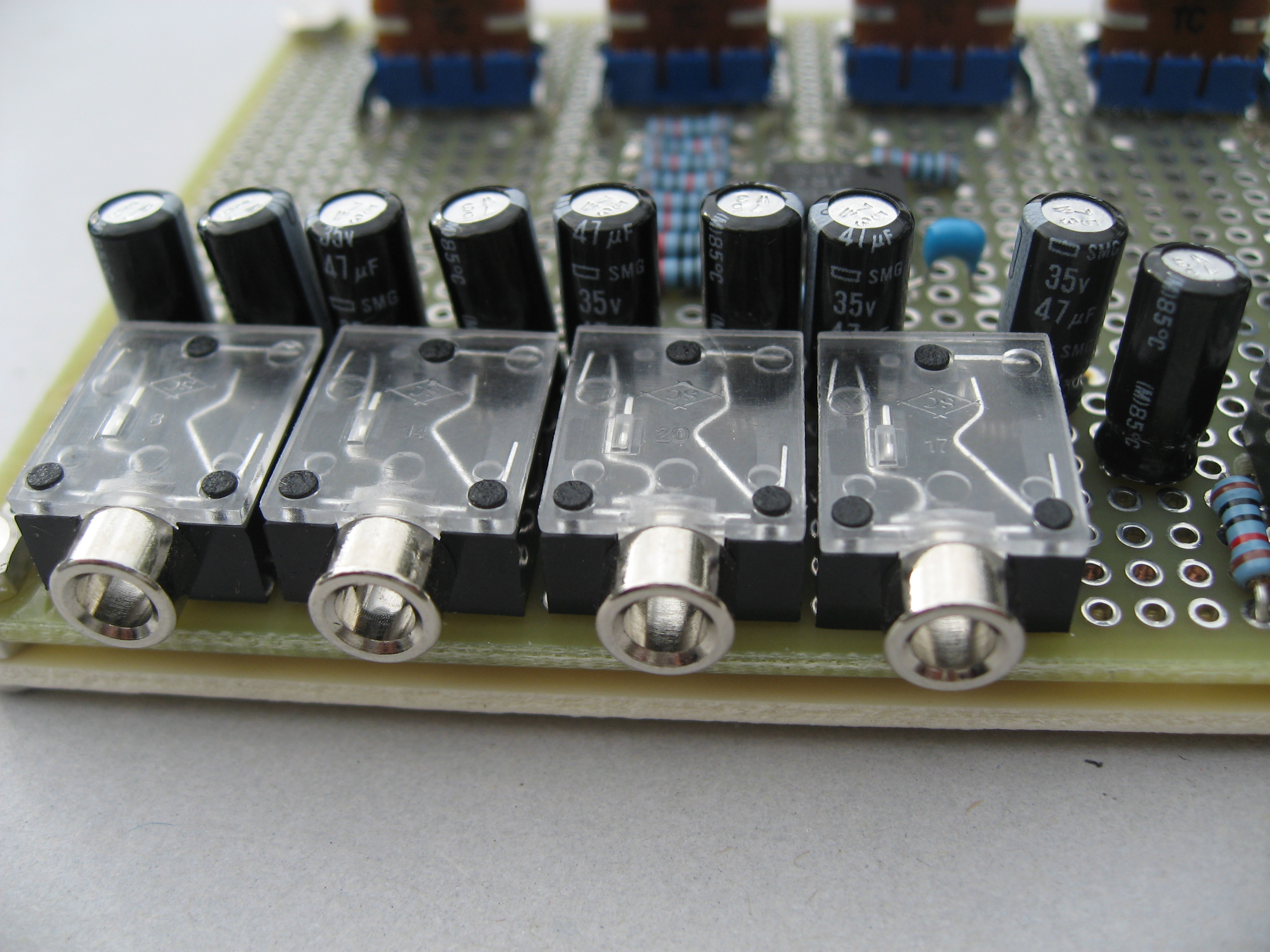

• 試作品はカップリングコンデンサに47uFを使っていますので、低域は１Hzくらいまで伸びています

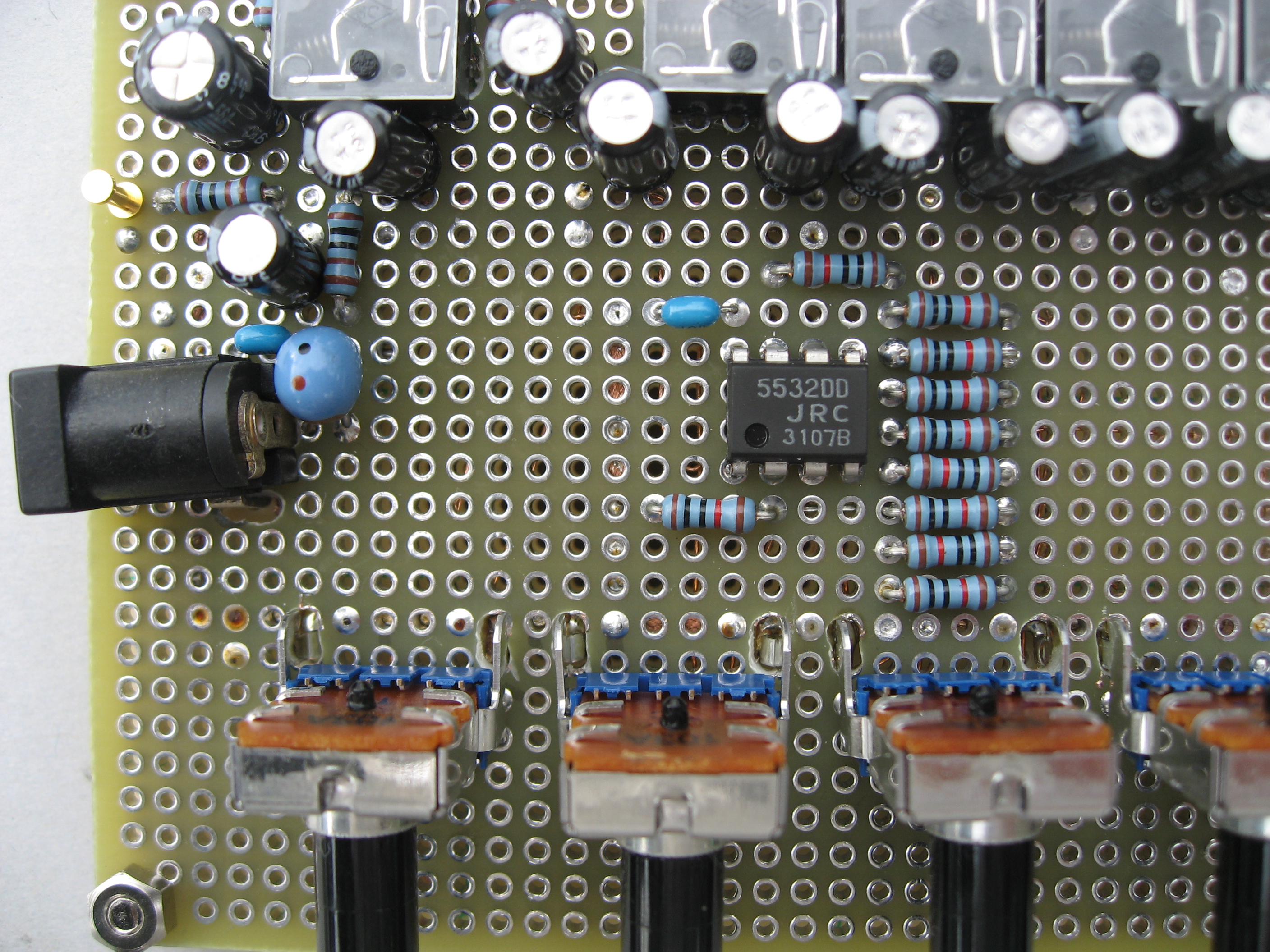

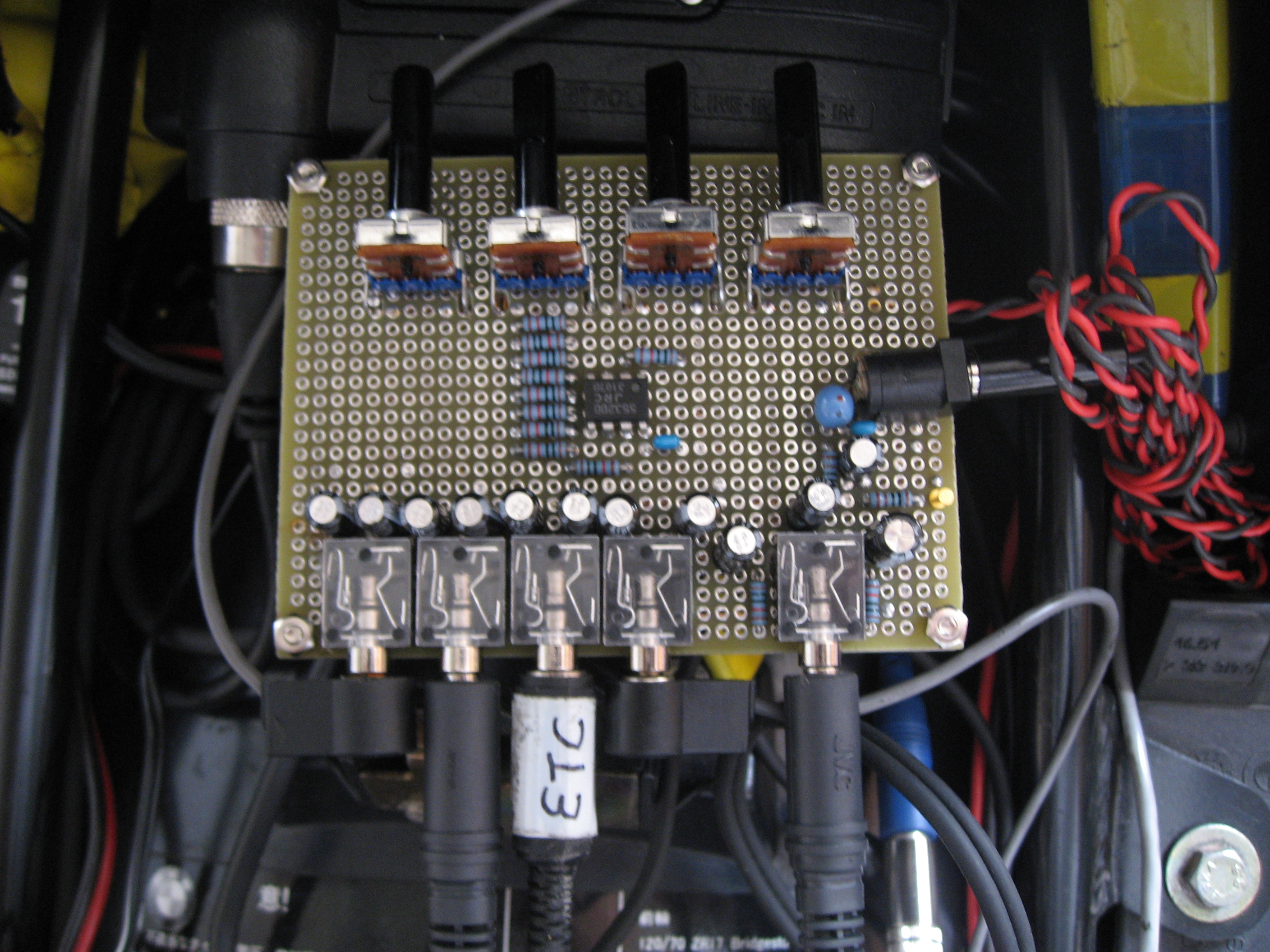

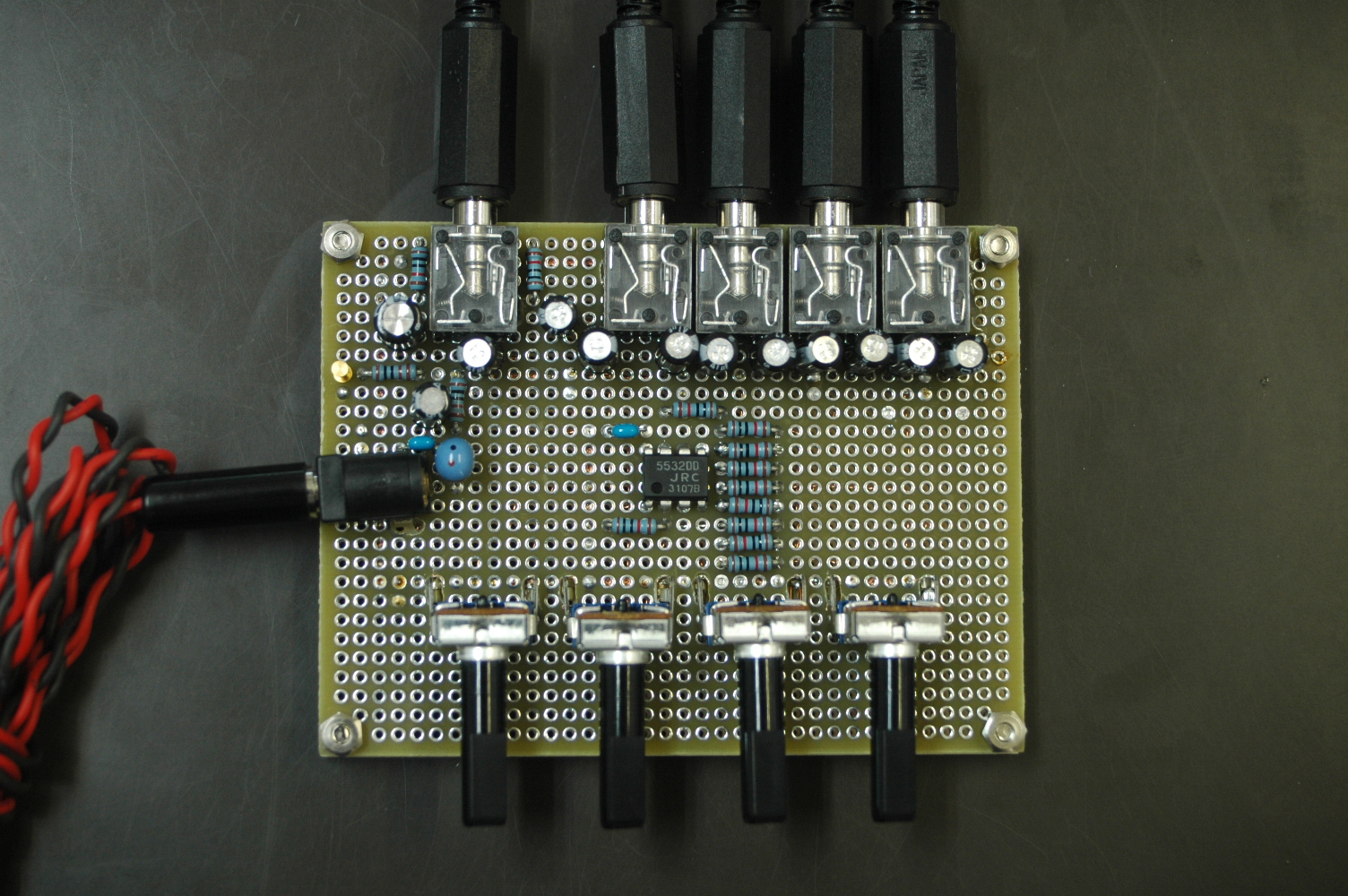

完成品はこちら
